Рама — HITACHI ZX60-HCMC

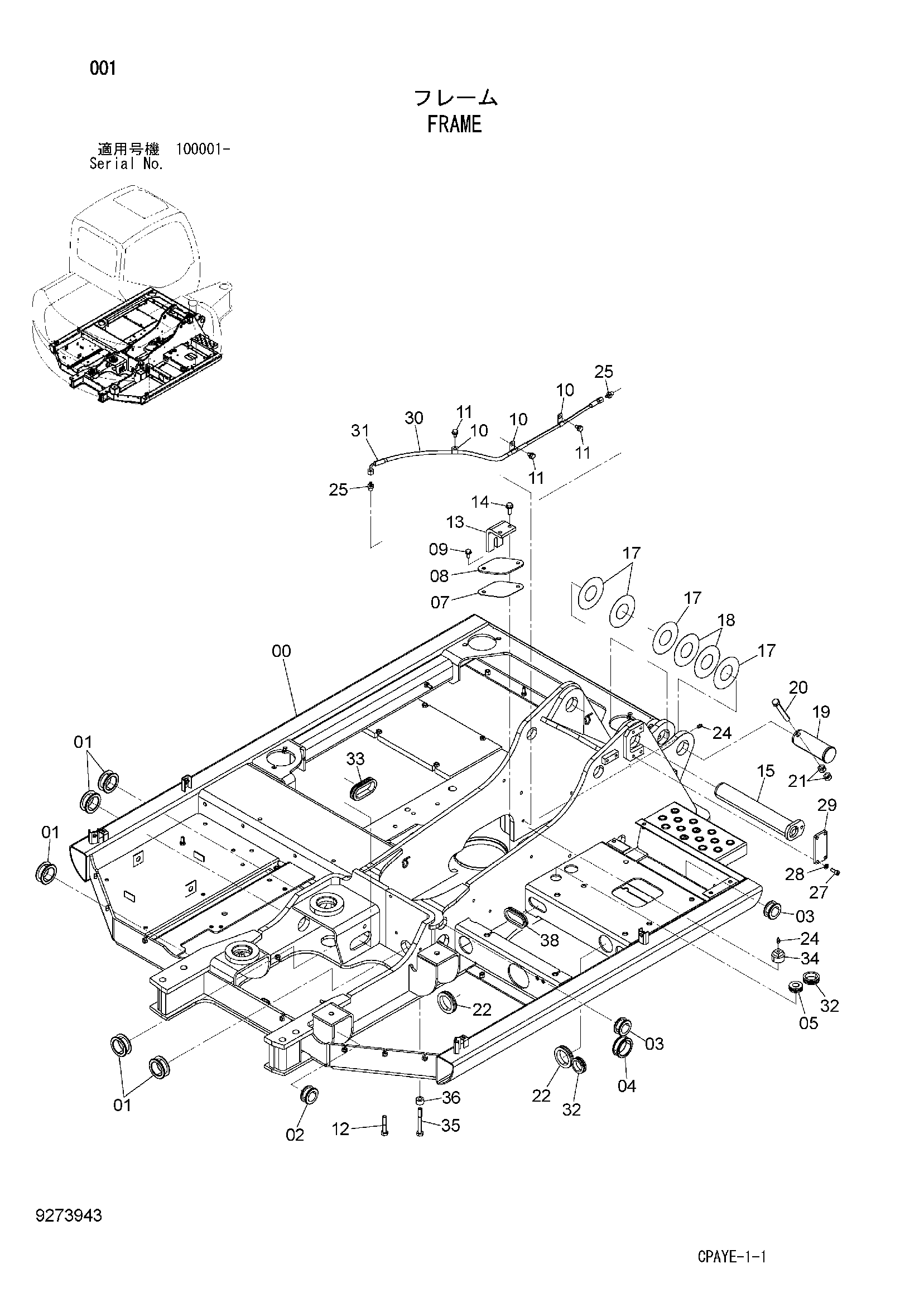

Заводская схема «Рама» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011185 | Рама основной | 1 |
| 01 | 4338858 | Резиновая втулка | 5 |
| 02 | 4257181 | Резиновая втулка | 1 |
| 03 | 4221018 | Резиновая втулка | 2 |
| 04 | 4255567 | Резиновая втулка | 1 |
| 05 | 4279256 | Резиновая втулка | 1 |
| 07 | 4161735 | Манжета | 1 |
| 08 | 4255799 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190272 | Зажим | 3 |
| 11 | J271020 | Болт с шайбой | 3 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J921470 | Болт | 24 |
| 13 | 4666242 | Ограничитель | 1 |
| 14 | J271235 | Болт с шайбой | 2 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9750207 | Палец | 1 |
| 17 | 4353676 | Регулировочная шайба 0.5mm | 4 |
| 18 | 4353677 | Регулировочная шайба 1.0mm | 2 |
| 19 | 4652908 | Палец | 1 |
| 20 | 4435123 | Стопорный палец | 1 |
| 21 | J950016 | Гайка | 2 |
| 22 | 4087462 | Резиновая втулка | 2 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4154651 | Адаптер | 2 |
| 27 | J781025 | Болт с внутренним шестигранником | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | 8110345 | Сиденье | 1 |
| 30 | 4327293 | Защитный кожух | 1 |
| 31 | 4437899 | Шланг | 1 |
| 32 | 4209294 | Резиновая втулка | 2 |
| 33 | 4266143 | Резиновая втулка | 1 |
| 34 | 4310999 | Пробка | 1 |
| 35 | J921490 | Болт | 3 |
| 36 | 4680624 | Проставка | 3 |
| 38 | 4683410 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
