Пилотные гидролинии (7) — HITACHI ZX60-HCMC

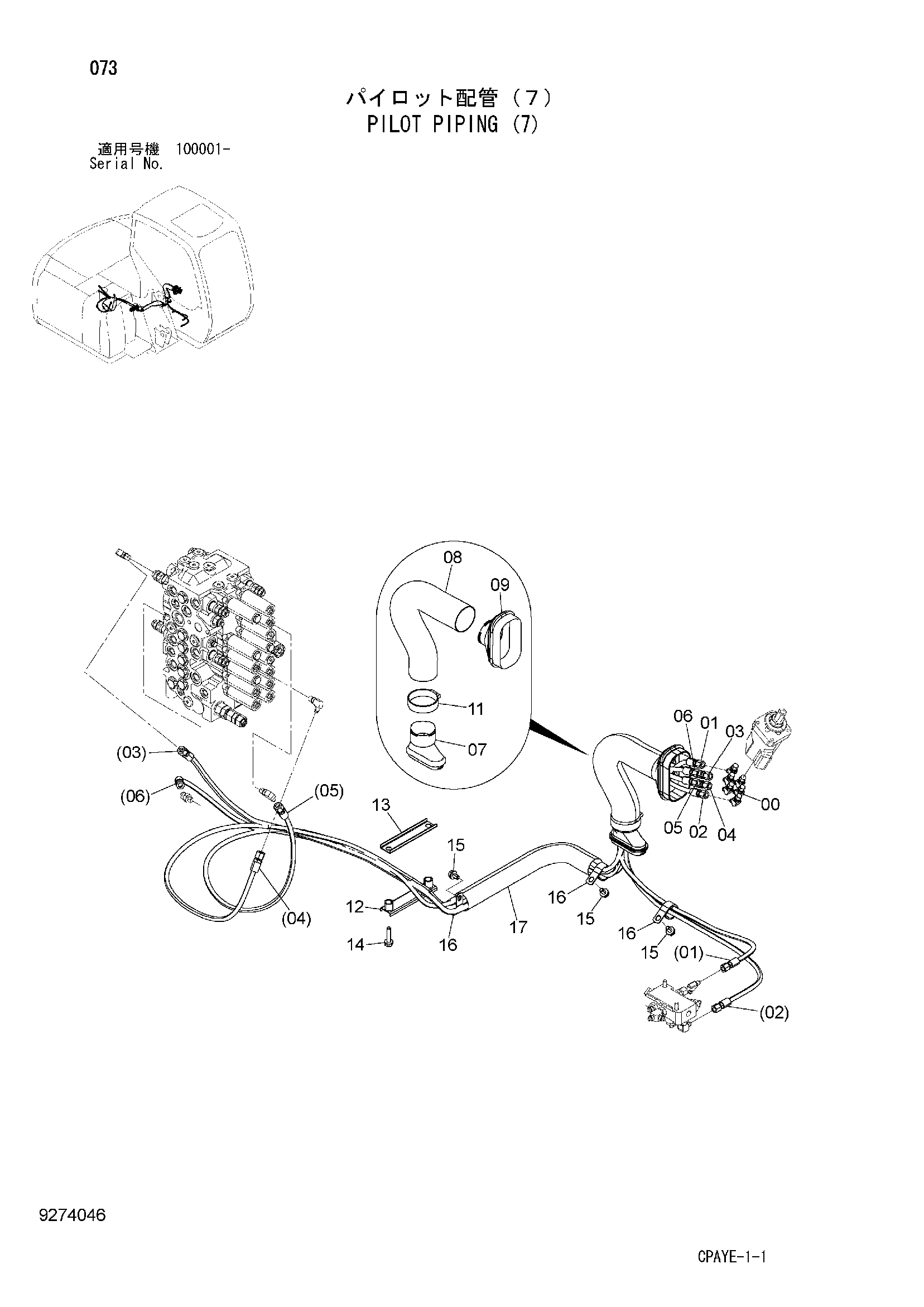

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4449982 | Шланг (P2) | 1 |
| 02 | 4449985 | Шланг (T5) | 1 |
| 03 | 4666436 | Шланг (C) | 1 |
| 04 | 4666437 | Шланг (F) | 1 |
| 05 | 4666438 | Шланг (D) | 1 |
| 06 | 4666439 | Шланг (E) | 1 |
| 07 | 2046296 | Втулка | 1 |
| 08 | 4351175 | Шланг | 1 |
| 09 | 2045998 | Резиновая втулка | 1 |
| 11 | 4351774 | Хомут провод | 1 |
| 12 | 9756997 | Хомут шланга | 1 |
| 13 | 4412666 | Хомут шланга | 1 |
| 14 | J271045 | Болт с шайбой | 2 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271020 | Болт с шайбой | 3 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4190264 | Зажим | 3 |
| 17 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
