Кабина (2) — HITACHI ZX60-HCMC

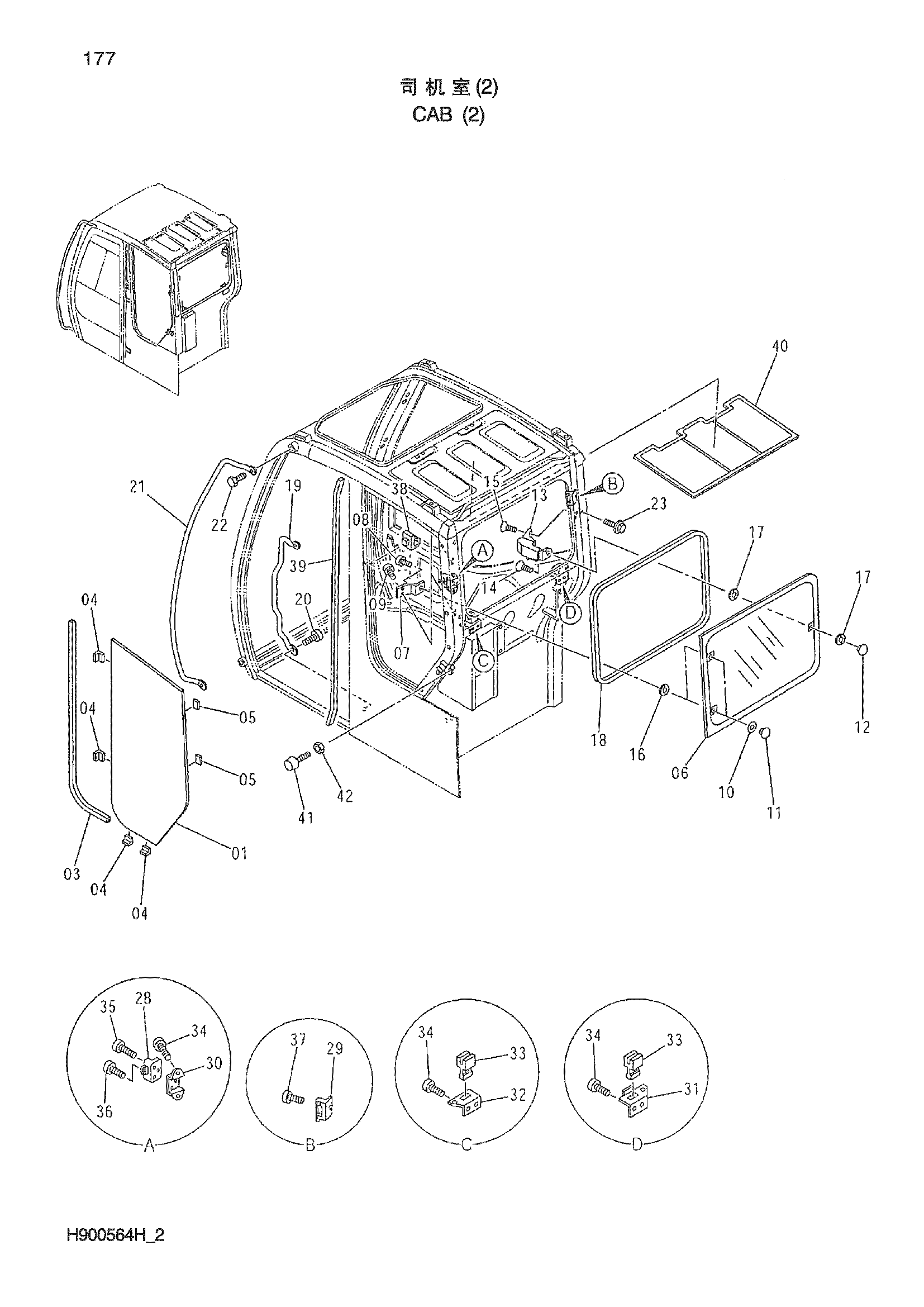

Заводская схема «Кабина (2)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4457178 | Стекло | 1 |
| 03 | 4464234 | Резиновая прокладка | 1 |
| 04 | 4458466 | Проставка | 4 |
| 05 | 4458470 | Проставка | 2 |
| 06 | 4457180 | Стекло | 1 |
| 07 | 4464248 | Петля | 2 |
| 08 | 4464249 | Винт | 2 |
| 09 | 4463914 | Винт | 4 |
| 10 | 4464251 | Втулка | 2 |
| 11 | H401084H | Гайка колпачок | 2 |
| 12 | H401084H | Гайка колпачок | 1 |
| 13 | 4464254 | Замок | 1 |
| 14 | 4464255 | Винт | 1 |
| 15 | 4464256 | Винт | 2 |
| 16 | 4464250 | Резиновая втулка | 2 |
| 17 | 4464263 | Резиновая втулка | 2 |
| 18 | 4464264 | Уплотнитель | 1 |
| 19 | 4464267 | Поручень | 1 |
| 20 | 4464268 | Болт | 2 |
| 21 | 7048987 | Поручень | 1 |
| 22 | 4456332 | Болт | 2 |
| 23 | 4464788 | Болт фланец | 1 |
| 28 | 4464273 | Держатель | 1 |
| 29 | 4464305 | Держатель | 1 |
| 30 | 4464306 | Кронштейн | 1 |
| 31 | 4464307 | Кронштейн (правый) | 1 |
| 32 | 4464308 | Кронштейн (левый) | 1 |
| 33 | 4464309 | Держатель | 2 |
| 34 | 4463914 | Винт | 6 |
| 35 | 4464271 | Винт | 2 |
| 36 | 4464272 | Винт | 1 |
| 37 | 4464239 | Винт | 1 |
| 38 | 4464337 | Подвес | 1 |
| 39 | 4461955 | Резиновая прокладка | 1 |
| 40 | 4464240 | Лист | 1 |
| 41 | 4463916 | Резиновая прокладка | 1 |
| 42 | 4463920 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
