Обратные трубопроводы — HITACHI ZX60-HCMC

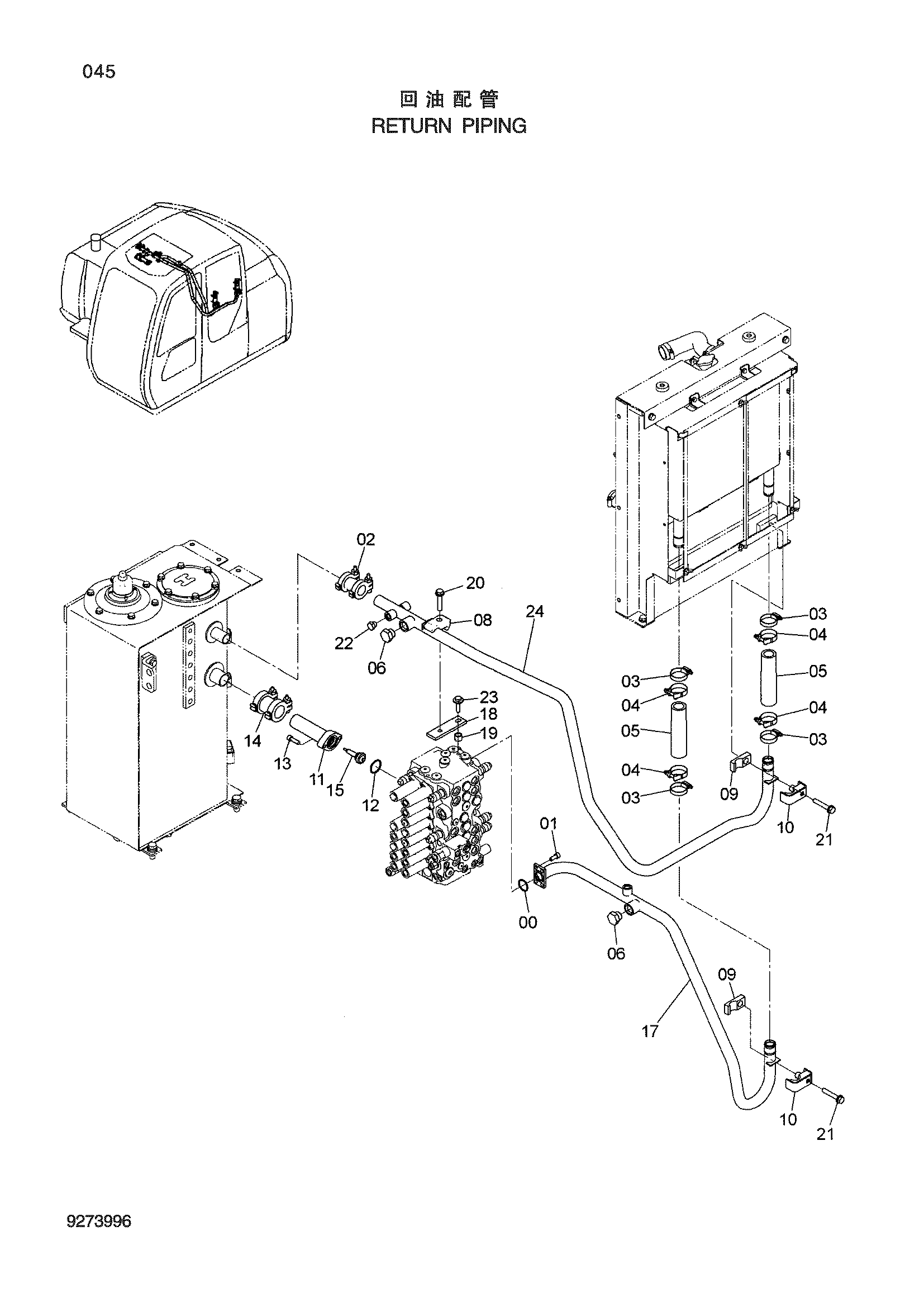

Заводская схема «Обратные трубопроводы» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A811035 | Уплотнительное кольцо | 1 |
| 01 | J781025 | Болт с внутренним шестигранником | 4 |
| 02 | 4071213 | Муфта | 1 |
| 02A | 4196258 | Уплотнение кольцо | 2 |
| 03 | 4011675 | Хомут шланга | 4 |
| 04 | 4296063 | Хомут шланга | 4 |
| 05 | 4666943 | Резиновый шланг | 2 |
| 06 | A885006 | Пробка | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4190127 | Хомут трубки | 1 |
| 09 | 4462051 | Резиновая прокладка | 2 |
| 10 | 8085521 | Хомут | 2 |
| 11 | 8082930 | Обратная трубка | 1 |
| 12 | A811040 | Уплотнительное кольцо | 1 |
| 13 | J781035 | Болт с внутренним шестигранником | 2 |
| 14 | 4069801 | Муфта | 1 |
| 14A | 4196259 | Уплотнение кольцо | 2 |
| 15 | 4255212 | Клапан | 1 |
| 17 | 7052247 | Обратная трубка | 1 |
| 18 | 4456142 | Седло винта | 1 |
| 19 | 4457103 | Втулка | 1 |
| 20 | J271265 | Болт с шайбой | 1 |
| 21 | J271275 | Болт с шайбой | 2 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | J281045 | Болт с шайбой | 1 |
| 24 | 7051982 | Обратная трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
