Кондиционер (2) — HITACHI ZX60-HCMC

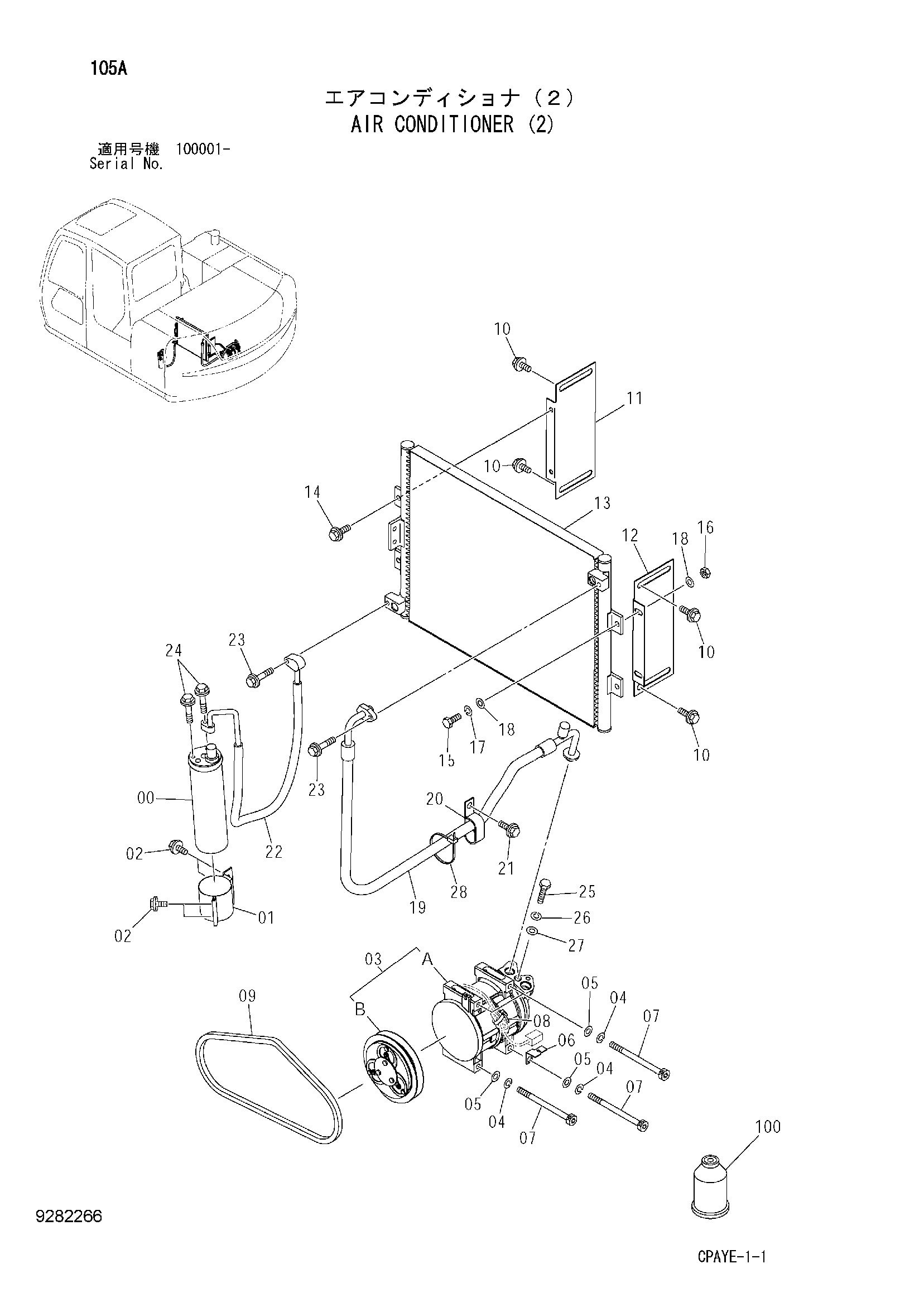

Заводская схема «Кондиционер (2)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448179 | Осушитель | 1 |
| 01 | 4460399 | Кронштейн | 1 |
| 02 | J260620 | Болт с шайбой | 4 |
| 02A | J900620 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | 4425700 | Компрессор | 1 |
| 03A | 4623637 | Компрессор | 1 |
| 03B | 4623638 | Муфта магнетик | 1 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | 4355515 | Кронштейн | 1 |
| 07 | J780800 | Болт с внутренним шестигранником | 4 |
| 08 | 4326365 | Ленточный зажим | 1 |
| 09 | 4612876 | Ремень V | 1 |
| 10 | J260820 | Болт с шайбой | 4 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 8084192 | Кронштейн | 1 |
| 12 | 3091310 | Кронштейн | 1 |
| 13 | 4445865 | Конденсатор | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J900825 | Болт | 2 |
| 16 | J950008 | Гайка | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | A590108 | Плоская шайба | 4 |
| 19 | 4448902 | Шланг радиатора | 1 |
| 20 | 4192034 | Зажим | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4675349 | Шланг радиатора | 1 |
| 23 | J260835 | Болт с шайбой | 2 |
| 23A | J900835 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J260630 | Болт с шайбой | 2 |
| 24A | J900630 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | J241040 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 5 |
| 100 | 4338439 | GAS | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
