Электрооборудование (B) — HITACHI ZX60-HCMC

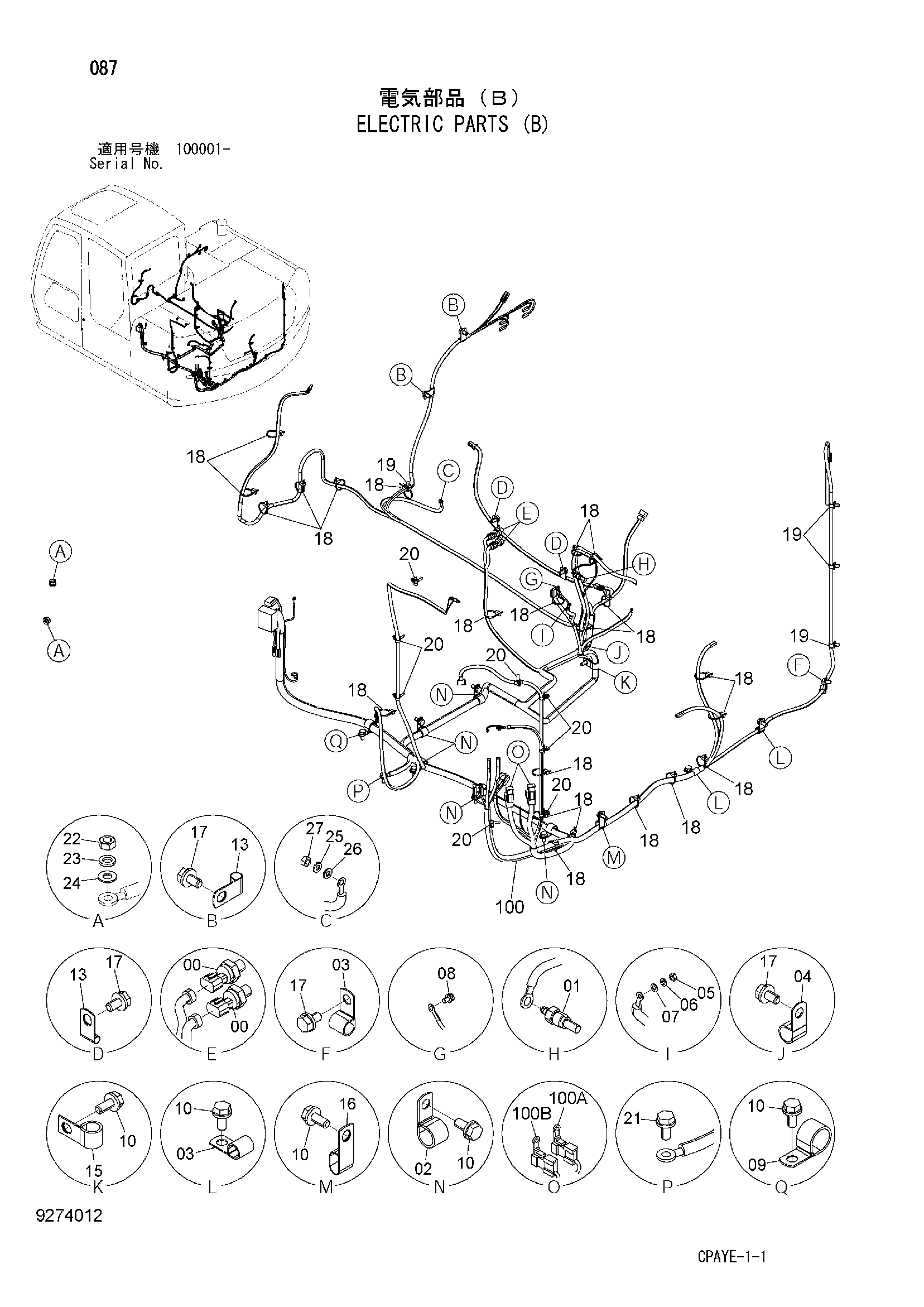

Заводская схема «Электрооборудование (B)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436535 | Датчик давления | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4436537 | Датчик термостатический | 1 |
| 02 | 4190277 | Зажим (22) | 5 |
| 03 | 4190253 | Зажим (16) | 3 |
| 04 | 4190274 | Зажим (20) | 1 |
| 05 | M500504 | Гайка | 1 |
| 06 | A590905 | Пружинная шайба | 1 |
| 07 | A590105 | Плоская шайба | 1 |
| 08 | J460510 | Винт с шайбой | 1 |
| 09 | 4192035 | Зажим (25) | 1 |
| 10 | J271025 | Болт с шайбой | 10 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4190271 | Зажим (8) | 4 |
| 15 | 4190273 | Зажим (18) | 1 |
| 16 | 4190282 | Зажим (18X2) | 1 |
| 17 | J271020 | Болт с шайбой | 6 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4055311 | Ленточный зажим | 25 |
| 19 | 4449250 | Зажим | 4 |
| 20 | 4254600 | Зажим | 8 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | A590110 | Плоская шайба | 2 |
| 25 | A590906 | Пружинная шайба | 1 |
| 26 | A590106 | Плоская шайба | 1 |
| 27 | M500605 | Гайка | 1 |
| 100 | 0005759 | Жгут проводов | 1 |
| 100A | 4423418 | Фусибле-линк (65A) | 1 |
| 100B | 4315323 | Фусибле-линк (45A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
