Стрела детали — HITACHI ZX60-HCMC

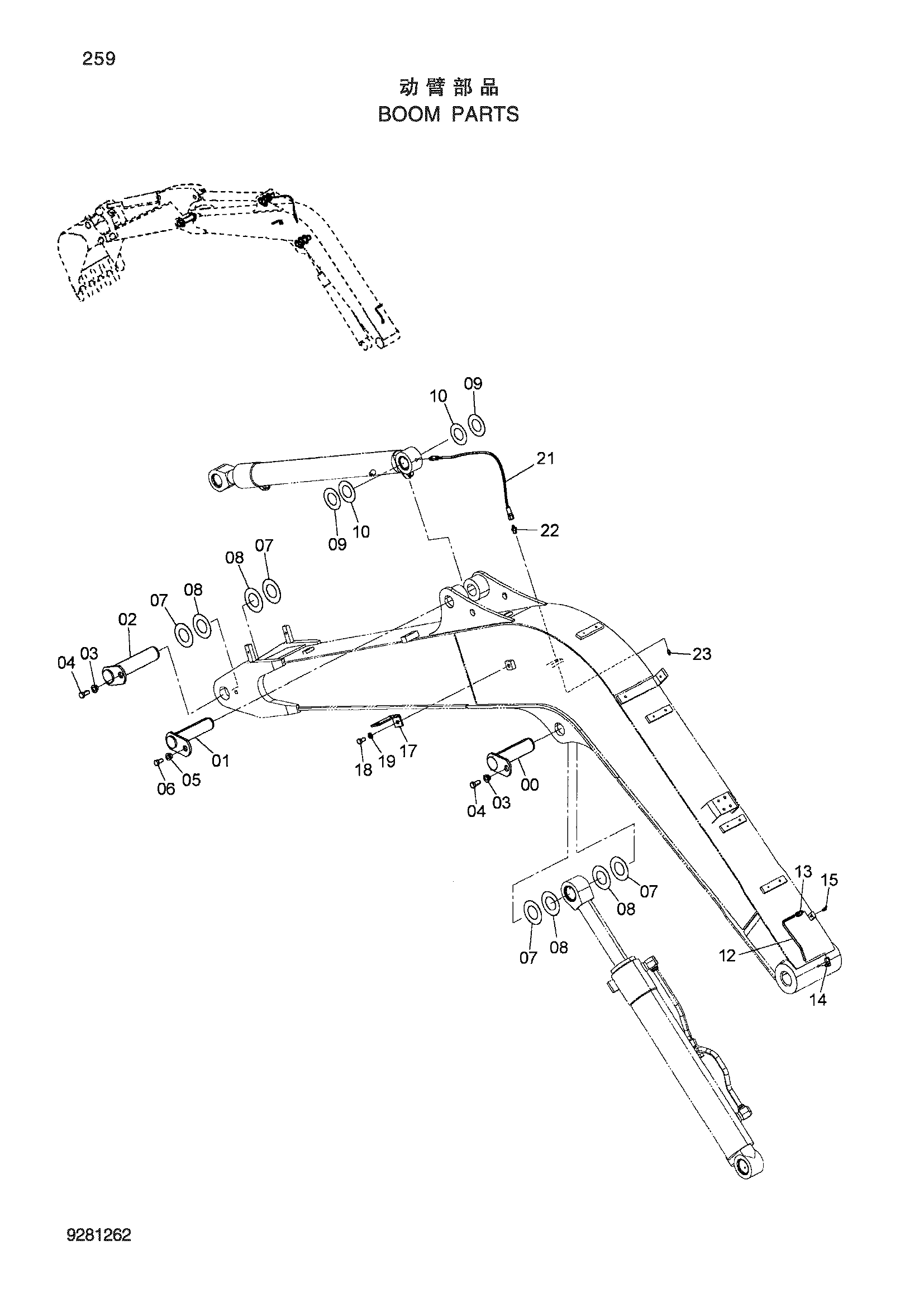

Заводская схема «Стрела детали» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759950 | Палец | 1 |
| 01 | 9759951 | Палец | 1 |
| 02 | 9758158 | Палец | 1 |
| 03 | 4349716 | Втулка | 2 |
| 04 | J901635 | Болт | 2 |
| 05 | 4339355 | Втулка | 1 |
| 06 | J901430 | Болт | 1 |
| 07 | 4404577 | Регулировочная шайба 0.6mm | 4 |
| 08 | 4365639 | Регулировочная шайба 0.5mm | 4 |
| 09 | 4404579 | Регулировочная шайба 0.8mm | 2 |
| 10 | 4353674 | Регулировочная шайба 0.5mm | 2 |
| 12 | 4672739 | Трубка | 1 |
| 13 | 4130168 | Штуцер трубки | 1 |
| 13 | H490373H | Штуцер трубки | 1 |
| 14 | 4130174 | Штуцер трубки | 1 |
| 15 | J75581 | Пресс-маслёнка | 1 |
| 17 | 4224631 | Кронштейн | 1 |
| 18 | J901425 | Болт | 1 |
| 19 | A590914 | Пружинная шайба | 1 |
| 21 | 4129123 | Шланг | 1 |
| 22 | 94-1301 | Адаптер | 1 |
| 23 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
