Дренажные трубопроводы (1) — HITACHI ZX60-HCMC

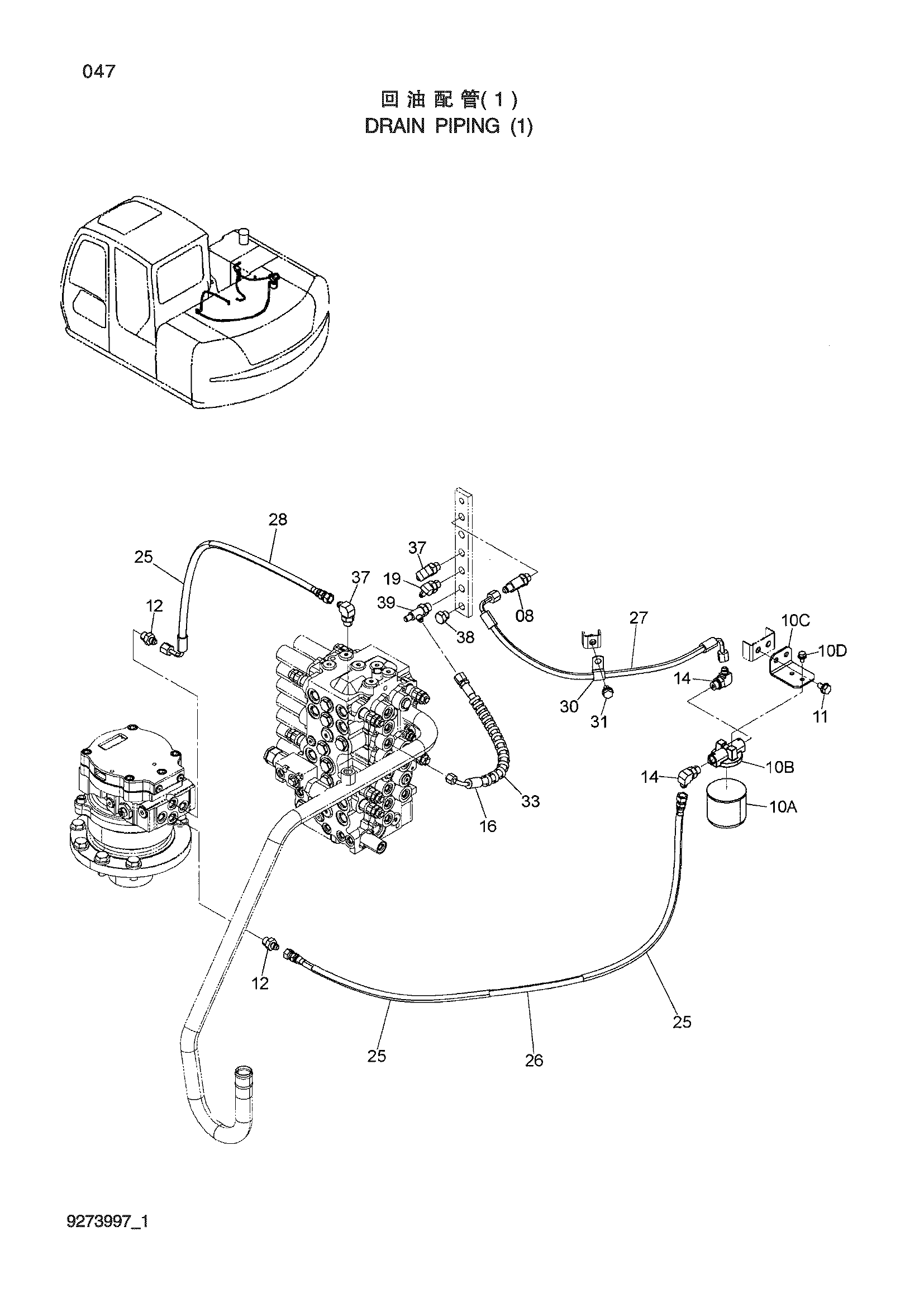

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4246385 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4453708 | Масляный фильтр | 1 |
| 10A | 4463783 | Картридж | 1 |
| 10B | 4463784 | Головка | 1 |
| 10C | 4463785 | Кронштейн | 1 |
| 10D | J260816 | Болт с шайбой | 2 |
| 11 | J271020 | Болт с шайбой | 2 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4674218 | Пластиковый шланг | 1 |
| 19 | A852233 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4327293 | Защитный кожух | 3 |
| 26 | 4666245 | Шланг (DS) | 1 |
| 27 | 4666430 | Шланг (DF) | 1 |
| 28 | 4666246 | Пластиковый шланг (AU) | 1 |
| 30 | 4190253 | Зажим | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 33 | 4327293 | Защитный кожух | 1 |
| 37 | A852333 | Угловой штуцер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A885003 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852432 | Тройник | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
