Воздушный фильтр — HITACHI ZX60-HCMC

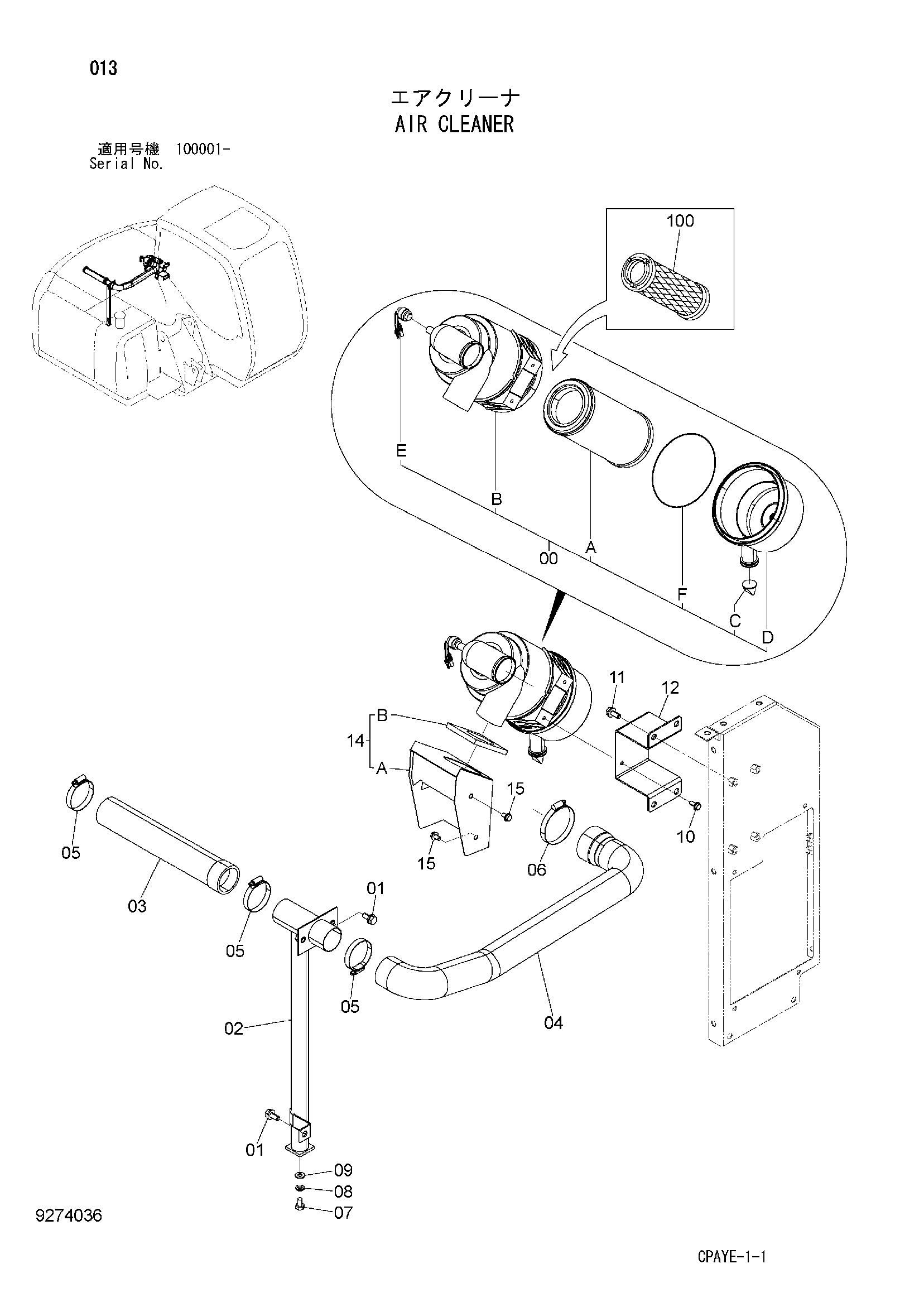

Заводская схема «Воздушный фильтр» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4664300 | Фильтр воздушный | 1 |
| 00A | 4290940 | Элемент | 1 |
| 00B | 4681900 | Корпус | 1 |
| 00C | 4208275 | Клапан | 1 |
| 00D | 4396695 | Крышка | 1 |
| 00E | 4419601 | Индикатор | 1 |
| 00F | 4486236 | Уплотнительное кольцо | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7043500 | Трубка впускной | 1 |
| 03 | 4448641 | Воздушный шланг | 1 |
| 04 | 3109825 | Воздушный шланг | 1 |
| 05 | 4504491 | Хомут шланга | 3 |
| 06 | 4507512 | Хомут шланга | 1 |
| 07 | J901016 | Болт | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 09 | A590110 | Плоская шайба | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4665818 | Кронштейн | 1 |
| 14 | 9289012 | Крышка в сборе | 1 |
| 14A | 7054468 | Крышка | 1 |
| 14B | 4682257 | Резиновая прокладка | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 100 | 4326841 | Элемент (внутренний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
