Основные гидролинии (гидромолот) — HITACHI ZX60-HCMC

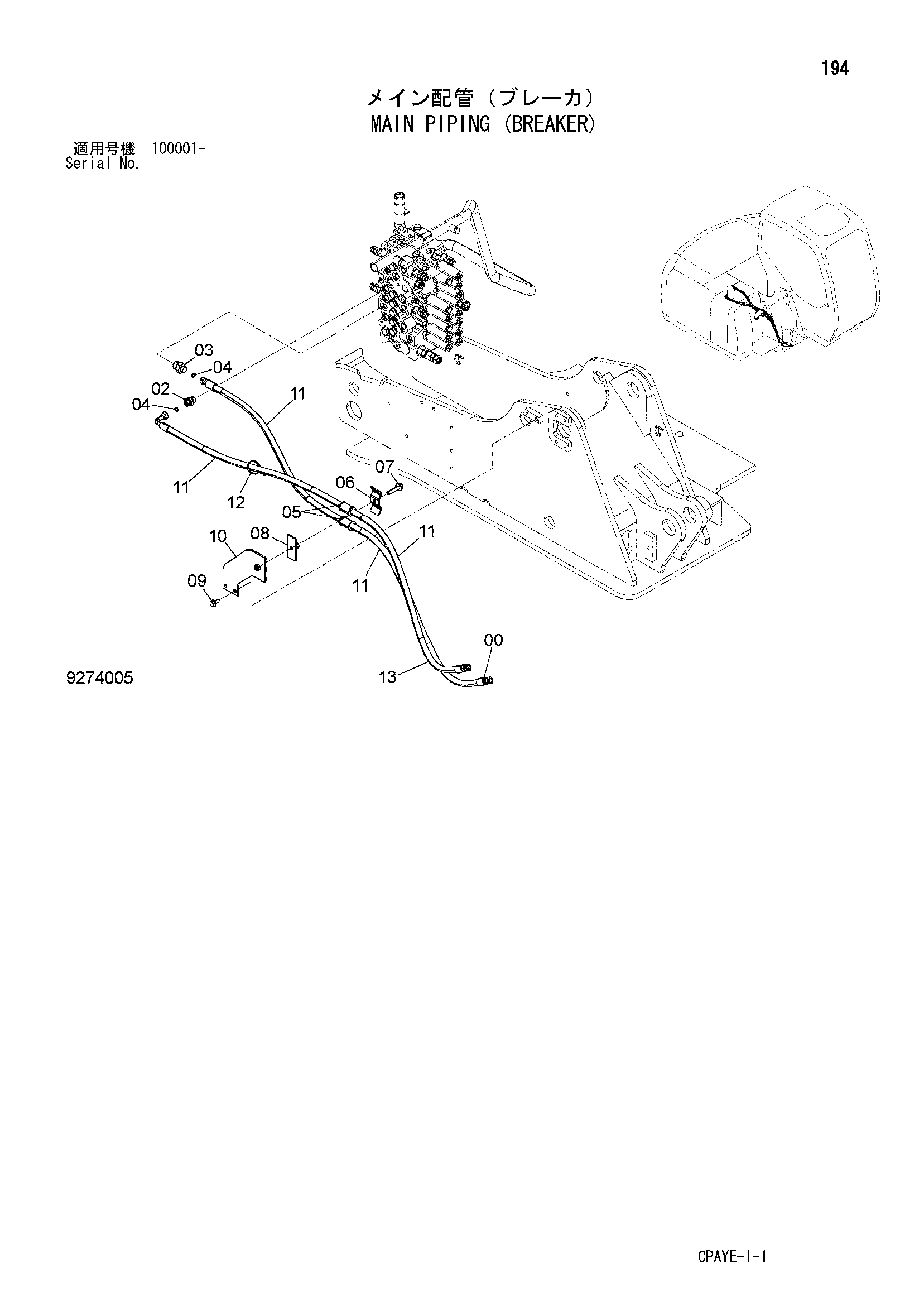

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4671313 | Шланг | 1 |
| 02 | A853144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A853164 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 4463996 | Резиновая втулка | 2 |
| 06 | 4202103 | Хомут | 1 |
| 07 | J271255 | Болт с шайбой | 1 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9757642 | Хомут | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 9767446 | Кронштейн | 1 |
| 11 | 4327294 | Защитный кожух | 4 |
| 12 | 4055312 | Ленточный зажим | 1 |
| 13 | 4683917 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
