Рукоять трубопроводы (гидромолот) — HITACHI ZX60-HCMC

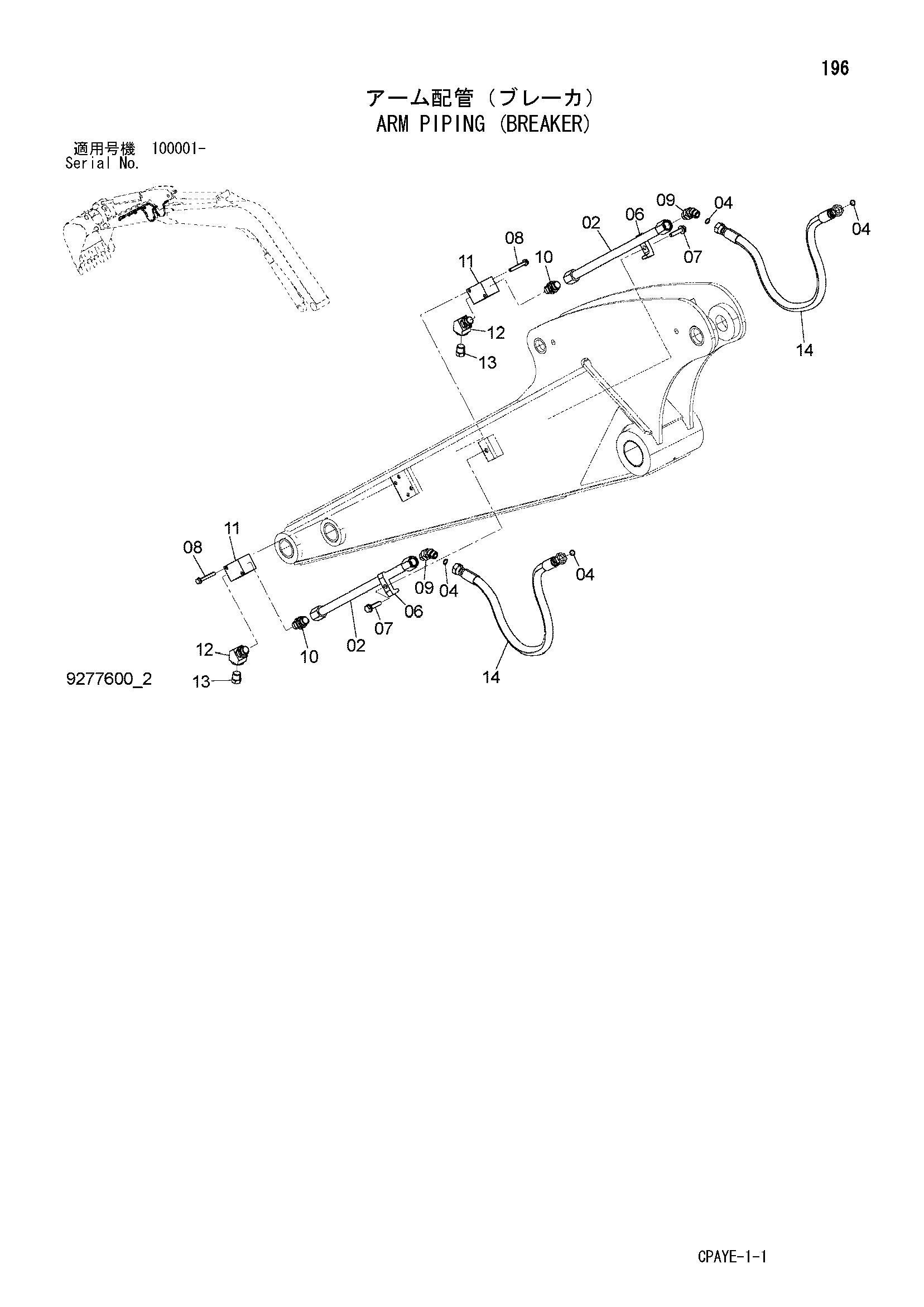

Заводская схема «Рукоять трубопроводы (гидромолот)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9750794 | Трубка | 2 |
| 04 | 4138938 | Уплотнительное кольцо | 4 |
| 06 | 4053594 | Хомут трубки | 2 |
| 07 | J271045 | Болт с шайбой | 2 |
| 07A | J901045 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260860 | Болт с шайбой | 4 |
| 08A | J900860 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A853244 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4276850 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 2 |
| 11 | 4287721 | Запорный клапан | 2 |
| 12 | 4293263 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4294858 | Пробка | 2 |
| 14 | 4667036 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
