Гидроцилиндр отвала — HITACHI ZX60-HCMC

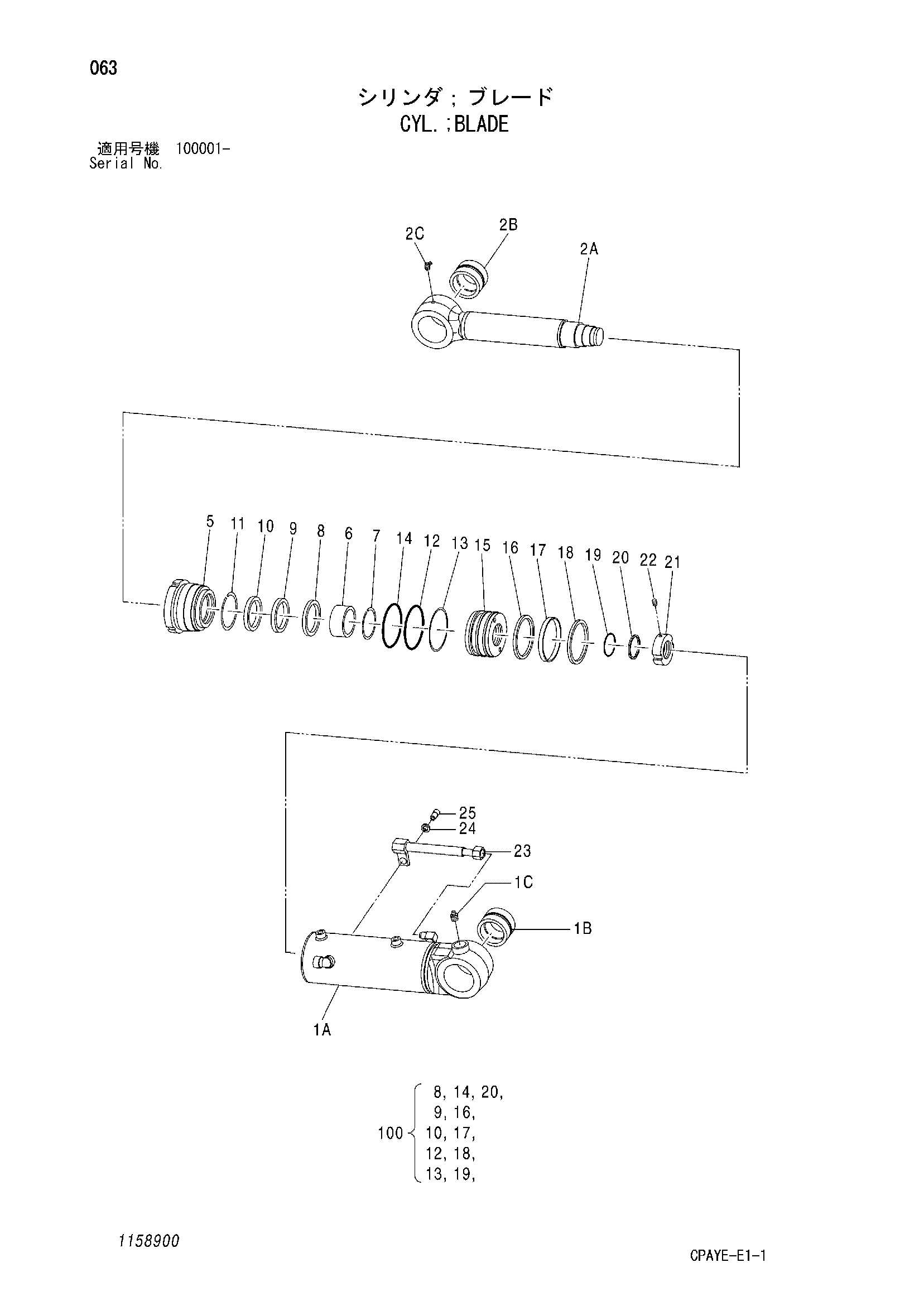

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665901 | Гидроцилиндр отвала | 1 | |
| 1 | 1158901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1158902 | Труба гидроцилиндра | 1 |
| 1B | 4332757 | Втулка | 1 |
| 1C | 0971343 | Ниппель смазка | 1 |
| 2 | 1158904 | Шток поршня в сборе | 1 |
| 2A | 1158905 | Шток поршня | 1 |
| 2B | 4332757 | Втулка | 1 |
| 2C | 0971417 | Ниппель смазка | 1 |
| 5-14 | 1158906 | Головка гидроцилиндра в сборе | 1 |
| 5 | 1158907 | Головка гидроцилиндра | 1 |
| 6 | 1158908 | Втулка | 1 |
| 7 | 1158909 | Стопорное кольцо | 1 |
| 8 | 1158910 | Кольцо | 1 |
| 9 | 1158911 | U-образная манжета | 1 |
| 10 | 1158912 | Грязесъёмное кольцо | 1 |
| 11 | 1158913 | Стопорное кольцо | 1 |
| 12 | A811105 | Уплотнительное кольцо | 1 |
| 13 | 1158914 | Опорное кольцо | 1 |
| 14 | 1158915 | Уплотнительное кольцо | 1 |
| 15-20 | 1158916 | Поршень в сборе | 1 |
| 15 | 1158917 | Поршень | 1 |
| 16 | 1158918 | Уплотнительное кольцо | 1 |
| 17 | 1158919 | Износостойкое кольцо | 1 |
| 18 | 1158920 | Кольцо | 1 |
| 19 | 1158921 | Уплотнительное кольцо | 1 |
| 20 | 1158922 | Опорное кольцо | 1 |
| 21 | 1158923 | Гайка | 1 |
| 22 | 0971323 | Установочный винт | 1 |
| 23 | 1158924 | Трубка | 1 |
| 24 | 1158925 | Шайба | 1 |
| 25 | 1158926 | Болт | 1 |
| 100 | 4681370 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
