Гидролинии рабочего оборудования — HITACHI ZX60-HCMC

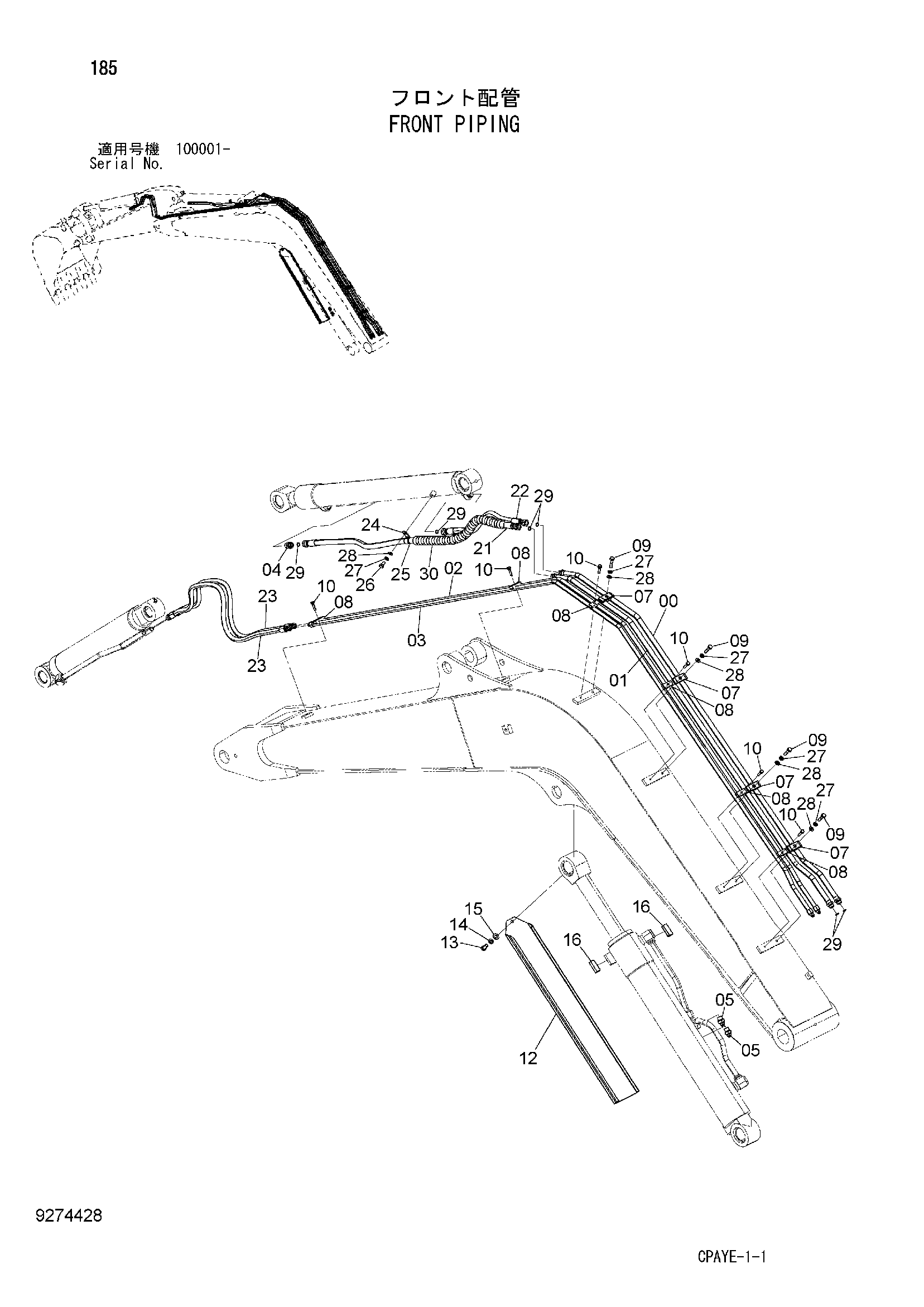

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108296 | Трубка | 1 |
| 01 | 8108297 | Трубка | 1 |
| 02 | 8108298 | Трубка | 1 |
| 03 | 8108299 | Трубка | 1 |
| 04 | A853144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4354753 | Хомут трубки | 4 |
| 08 | 4331314 | Хомут трубки | 6 |
| 09 | J901045 | Болт | 4 |
| 10 | J260835 | Болт с шайбой | 6 |
| 10A | J900835 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 3109774 | Крышка | 1 |
| 13 | J901225 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 15 | J222012 | Шайба | 1 |
| 16 | 4352044 | Резиновая прокладка | 2 |
| 21 | 4666227 | Шланг | 1 |
| 22 | 4666228 | Шланг | 1 |
| 23 | 4666229 | Шланг | 2 |
| 24 | 4190277 | Зажим | 1 |
| 25 | 4374995 | Резиновая втулка | 1 |
| 26 | J901020 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 5 |
| 28 | A590110 | Плоская шайба | 5 |
| 29 | 4138938 | Уплотнительное кольцо | 6 |
| 30 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
