Управление двигателем — HITACHI ZX60-HCMC

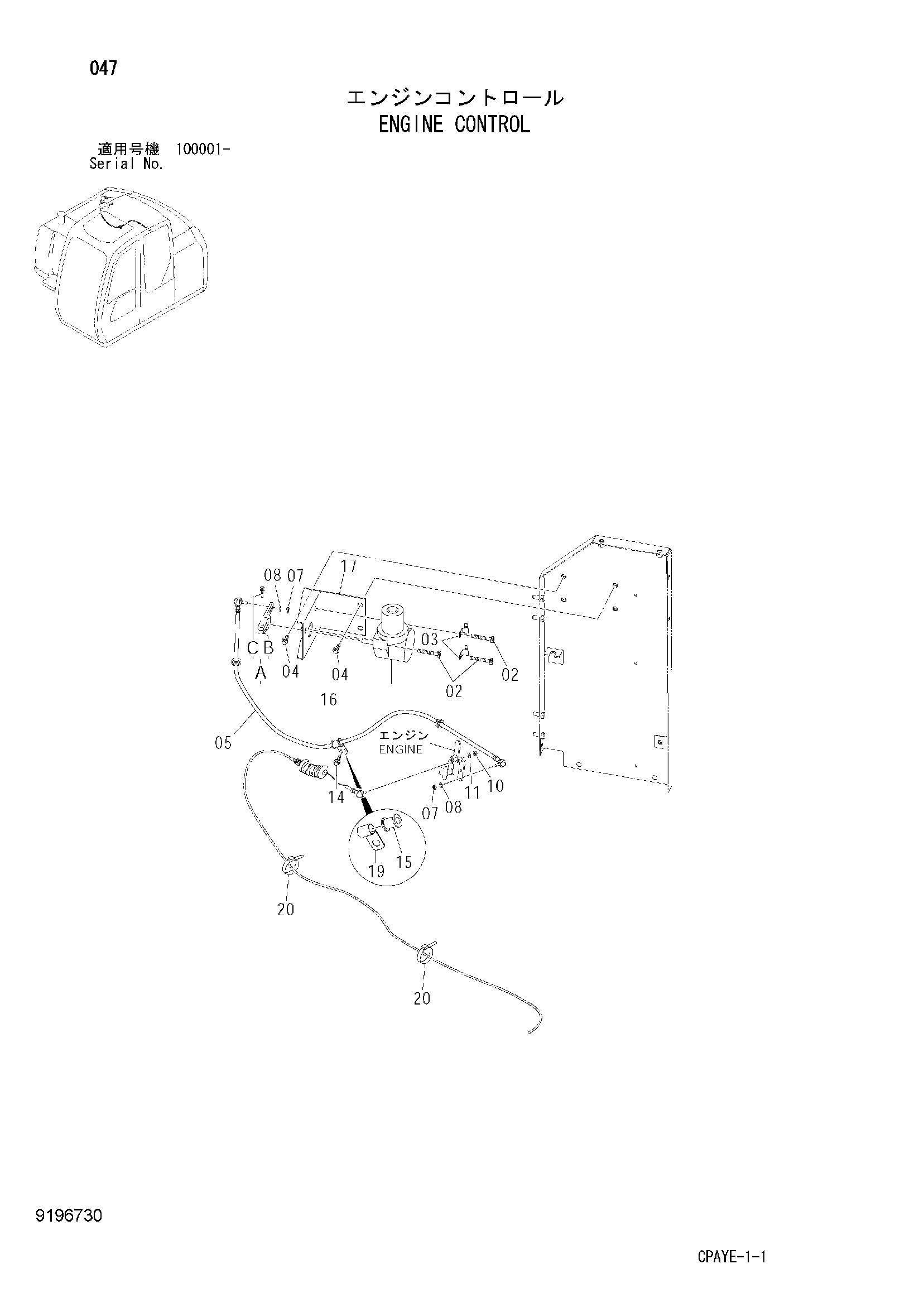

Заводская схема «Управление двигателем» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J781060 | Болт с внутренним шестигранником | 3 |
| 03 | 4257159 | Кронштейн | 2 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4447957 | Трос управления | 1 |
| 07 | M500605 | Гайка | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 10 | M500605 | Гайка | 1 |
| 11 | A590906 | Пружинная шайба | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4288070 | Резиновая втулка | 1 |
| 16 | 4360509 | Гидромотор | 1 |
| 16A | 9207252 | Рычаг | 1 |
| 16B | 9756079 | Рычаг | 1 |
| 16C | J780820 | Болт с внутренним шестигранником | 1 |
| 17 | 8085595 | Кронштейн | 1 |
| 19 | 4190253 | Зажим | 1 |
| 20 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
