Напорные трубопроводы — HITACHI ZX60-HCMC

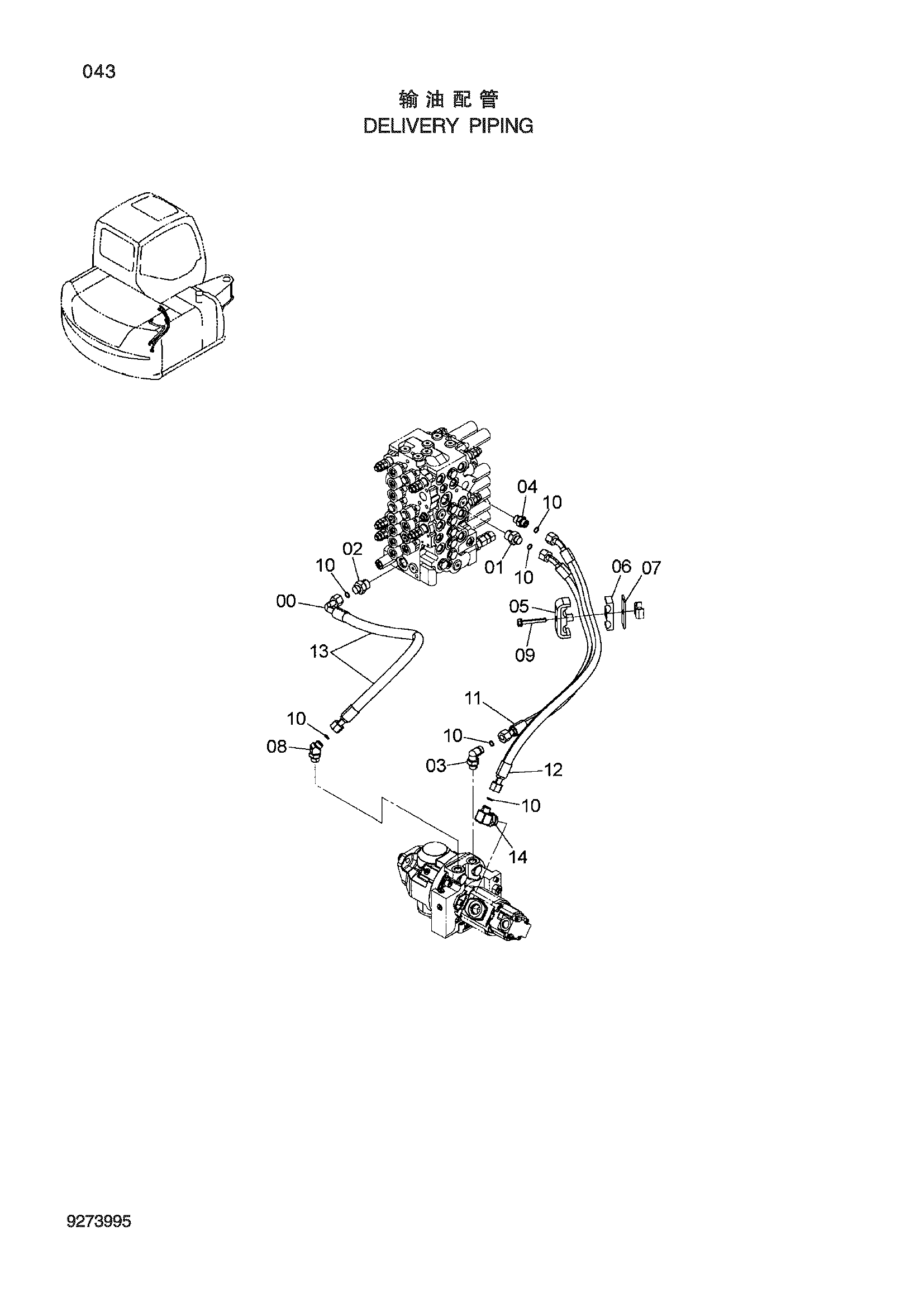

Заводская схема «Напорные трубопроводы» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4666448 | Шланг | 1 |
| 01 | A853164 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853164 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 8082431 | Хомут | 1 |
| 06 | 4285722 | Резиновая прокладка | 1 |
| 07 | 4303989 | Пластина | 1 |
| 08 | A853244 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J271070 | Болт с шайбой | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 6 |
| 11 | 4666718 | Шланг | 1 |
| 12 | 4666447 | Шланг | 1 |
| 13 | 4327294 | Защитный кожух | 2 |
| 14 | A853364 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
