Электрооборудование (A) — HITACHI ZX60-HCMC

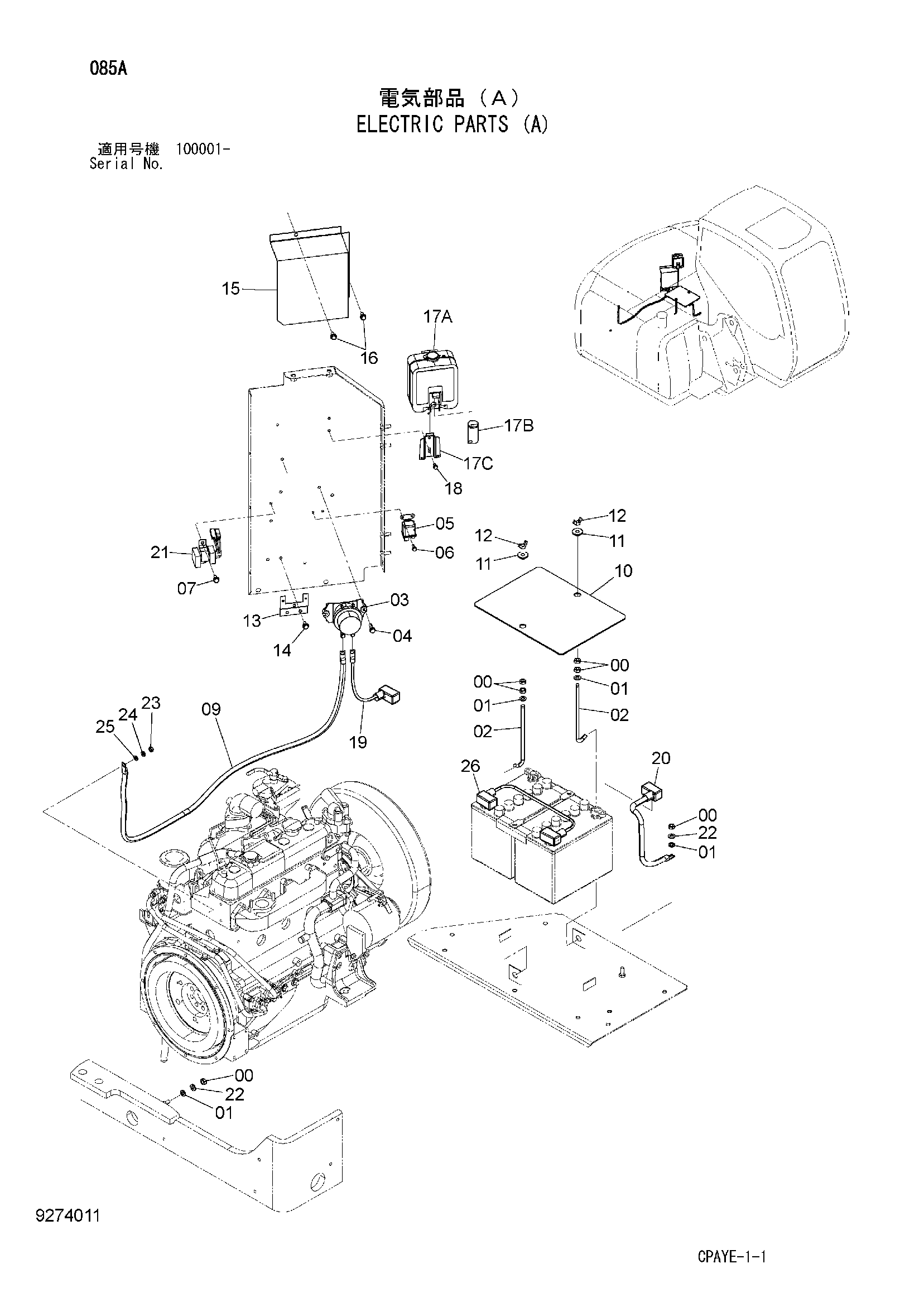

Заводская схема «Электрооборудование (A)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J950010 | Гайка | 6 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | 4177557 | Болт | 2 |
| 03 | 4255762 | Реле аккумулятор | 1 |
| 04 | J260830 | Болт с шайбой | 2 |
| 04A | J900830 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4251587 | Реле | 1 |
| 06 | J260620 | Болт с шайбой | 2 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4665894 | Жгут проводов | 1 |
| 10 | 4665819 | Крышка | 1 |
| 11 | 4427417 | Втулка | 2 |
| 12 | M570010 | Гайка винг | 2 |
| 13 | 4449445 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 3091312 | Крышка | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4333185 | Виндов-васхер | 1 |
| 17A | 4369472 | Бак | 1 |
| 17B | 4326095 | Гидромотор | 1 |
| 17C | 4338974 | Кронштейн | 1 |
| 18 | J260616 | Болт с шайбой | 2 |
| 18A | J900616 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | 4665895 | Жгут проводов | 1 |
| 20 | 4457916 | Жгут проводов | 1 |
| 21 | 4452158 | Реле | 1 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J950008 | Гайка | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | A590108 | Плоская шайба | 1 |
| 26 | 4447905 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
