Топливоподкачивающий насос (OPT) — HITACHI ZX60-HCMC

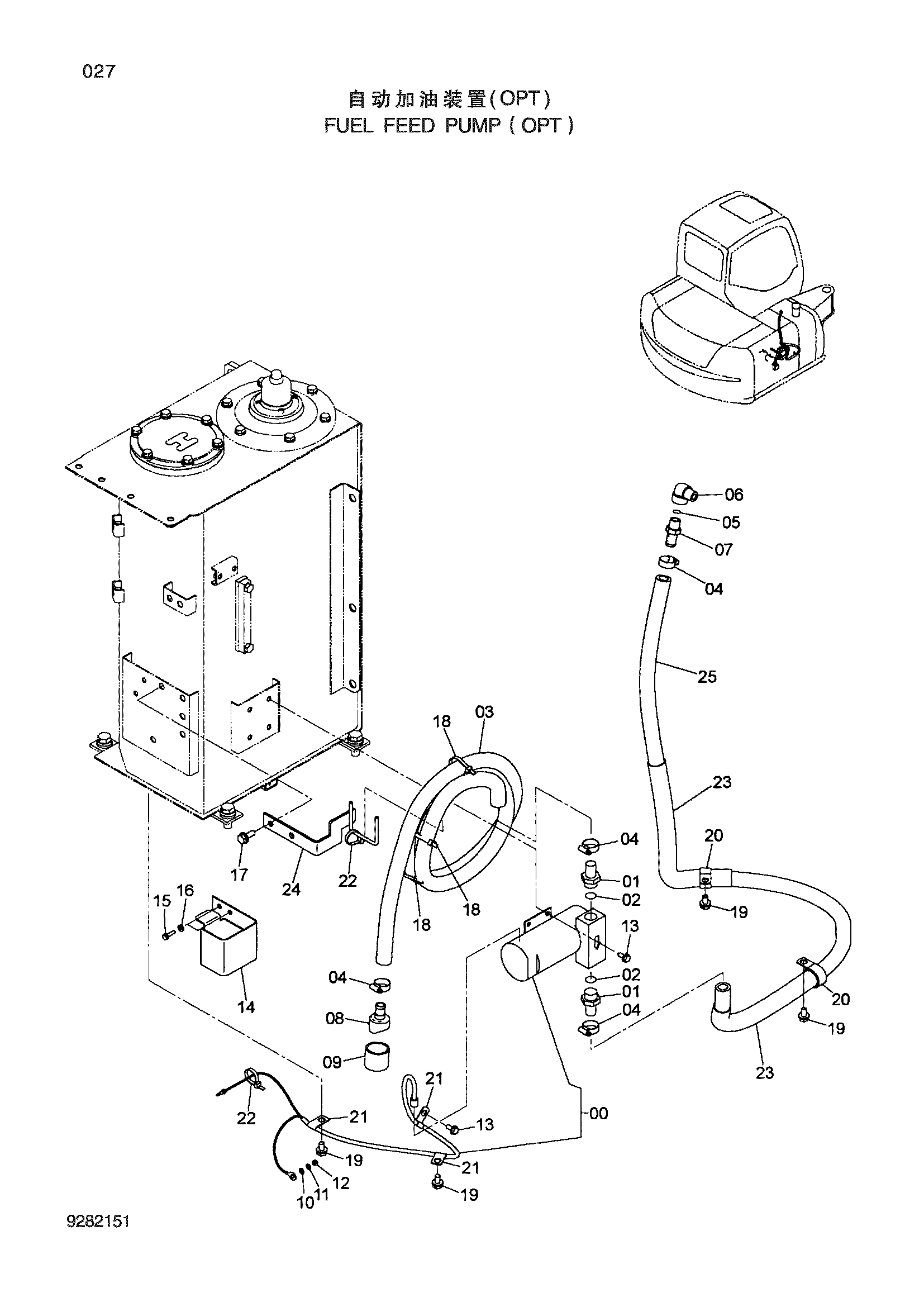

Заводская схема «Топливоподкачивающий насос (OPT)» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | H400079H | Насос топливный | 1 |
| 01 | H400087H | Соединение | 2 |
| 02 | H400088H | Уплотнение | 2 |
| 03 | 4390401 | Шланг | 1 |
| 04 | 4504367 | Хомут шланга | 4 |
| 05 | 4680666 | Уплотнение | 1 |
| 06 | 4680667 | Угловой штуцер | 1 |
| 07 | 4680668 | Соединение | 1 |
| 08 | 4680669 | Сетчатый фильтр | 1 |
| 09 | 4680670 | Сетчатый фильтр | 1 |
| 10 | A590106 | Плоская шайба | 1 |
| 11 | A590906 | Пружинная шайба | 1 |
| 12 | M500605 | Гайка | 1 |
| 13 | J260820 | Болт с шайбой | 4 |
| 14 | 9767317 | Кронштейн | 1 |
| 15 | J260625 | Болт с шайбой | 2 |
| 16 | J222006 | Шайба | 2 |
| 17 | J271030 | Болт с шайбой | 2 |
| 18 | 4055312 | Ленточный зажим | 3 |
| 19 | J271020 | Болт с шайбой | 4 |
| 20 | 4190264 | Зажим | 2 |
| 21 | 4190271 | Зажим | 3 |
| 22 | 4055311 | Ленточный зажим | 2 |
| 23 | 4327294 | Защитный кожух | 3 |
| 24 | 9769105 | Кронштейн | 1 |
| 25 | 4684114 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
