Радиатор — HITACHI ZX60-HCMC

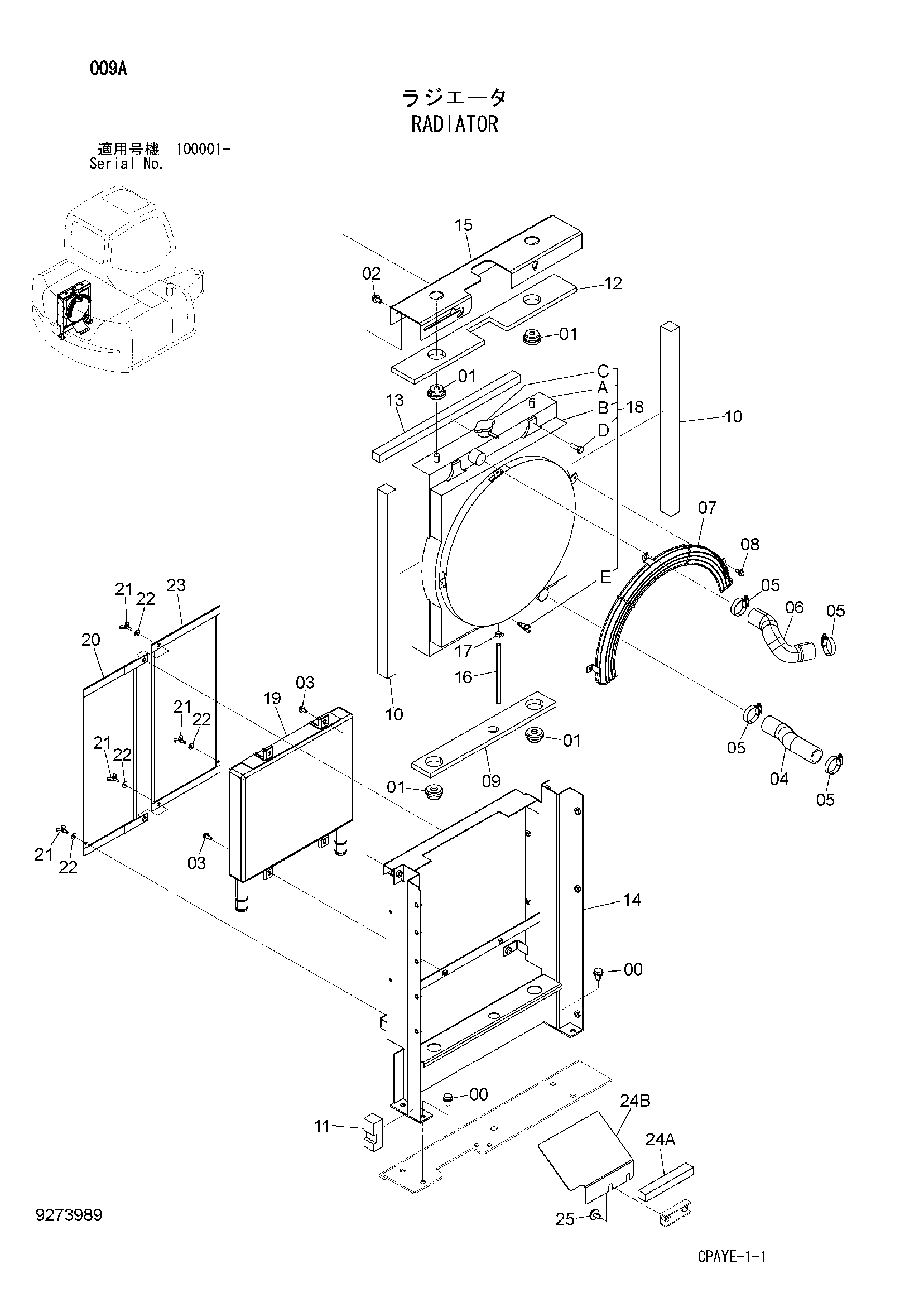

Заводская схема «Радиатор» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9273989 | Радиатор в сборе | 1 | |
| 00 | J271225 | Болт с шайбой | 4 |
| 00A | J901225 | Болт | 1 |
| 00B | J222012 | Шайба | 1 |
| 01 | 4402635 | Резиновая подушка | 4 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4448661 | Водяной шланг | 1 |
| 05 | 4505385 | Хомут шланга | 4 |
| 06 | 3091811 | Водяной шланг | 1 |
| 07 | 7040974 | Защита вентилятор | 1 |
| 08 | 4461363 | Болт | 3 |
| 09 | 4457646 | Резиновая прокладка | 1 |
| 10 | 4457647 | Резиновая прокладка | 2 |
| 11 | 4457664 | Резиновая прокладка | 1 |
| 12 | 4457650 | Резиновая прокладка | 1 |
| 13 | 4457724 | Резиновая прокладка | 1 |
| 14 | 7052181 | Рама | 1 |
| 15 | 8084705 | Кронштейн | 1 |
| 16 | 4462800 | Водяной шланг | 1 |
| 17 | 4331118 | Хомут шланга | 1 |
| 18 | 4464825 | Радиатор | 1 |
| 18A | 4479181 | Коре радиатор | 1 |
| 18B | 4479185 | Направляющая вентилятор | 1 |
| 18C | 4435704 | Колпачок | 1 |
| 18D | 4461363 | Болт | 4 |
| 18E | 4479188 | Пробка дренажный | 1 |
| 19 | 4464826 | Масляный радиатор | 1 |
| 20 | 8108168 | Сетка | 1 |
| 21 | M360616 | Болт винг | 4 |
| 22 | 4466009 | Плоская шайба | 4 |
| 23 | 8108169 | Сетка | 1 |
| 24 | 9284675 | Крышка в сборе | 1 |
| 24A | 4658751 | Резиновая прокладка | 1 |
| 24B | 3111214 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
