Гидроцилиндр стрелы — HITACHI ZX60-HCMC

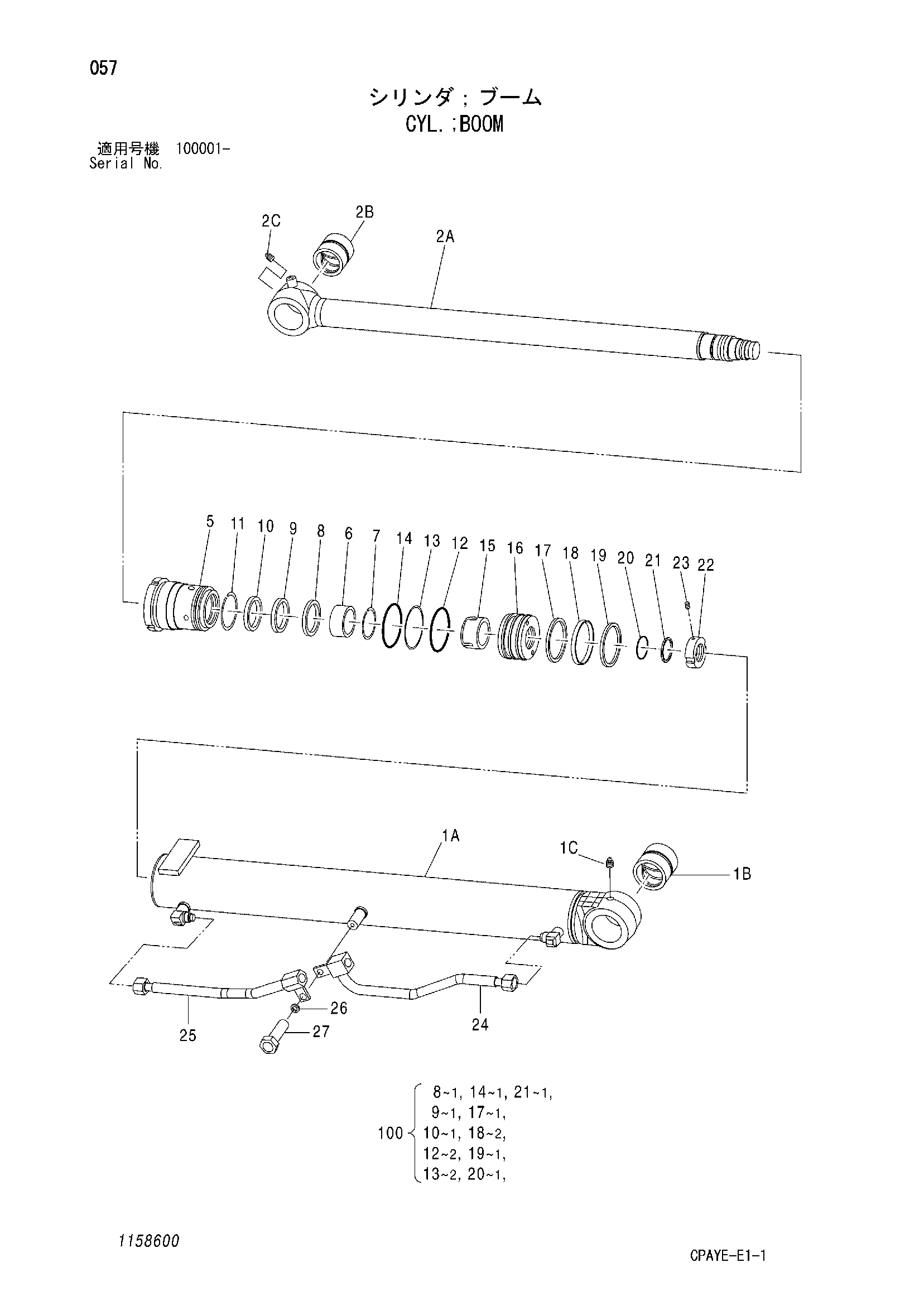

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665903 | Гидроцилиндр стрелы | 1 | |
| 1 | 1158601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1158602 | Труба гидроцилиндра | 1 |
| 1B | 4356104 | Втулка | 1 |
| 1C | 1158604 | Пресс-маслёнка | 1 |
| 2 | 1158605 | Шток поршня в сборе | 1 |
| 2A | 1158606 | Шток поршня | 1 |
| 2B | 4356104 | Втулка | 1 |
| 2C | 0971417 | Ниппель смазка | 1 |
| 5-14 | 1158607 | Головка гидроцилиндра в сборе | 1 |
| 5 | 1158608 | Головка гидроцилиндра | 1 |
| 6 | 1119906 | Втулка | 1 |
| 7 | 1120304 | Стопорное кольцо | 1 |
| 8 | 1119908 | Уплотнение | 1 |
| 9 | 1158609 | Манжета: у-ринг | 1 |
| 10 | 1119910 | Пылезащитное уплотнение | 1 |
| 11 | 1119707 | Стопорное кольцо | 1 |
| 12 | A811100 | Уплотнительное кольцо | 2 |
| 13 | 1158610 | Опорное кольцо | 2 |
| 14 | A811105 | Уплотнительное кольцо | 1 |
| 15 | 1158611 | Амортизирующий подшипник | 1 |
| 16-21 | 1158612 | Поршень в сборе | 1 |
| 16 | 1158613 | Поршень | 1 |
| 17 | 1158614 | Кольцо | 1 |
| 18 | 1158615 | Износостойкое кольцо | 2 |
| 19 | 1158616 | Кольцо | 1 |
| 20 | 1158617 | Уплотнительное кольцо | 1 |
| 21 | 1158618 | Опорное кольцо | 1 |
| 22 | 1158619 | Гайка | 1 |
| 23 | 0971323 | Установочный винт | 1 |
| 24 | 1158620 | Трубка | 1 |
| 25 | 1158621 | Трубка | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 27 | 1158622 | Болт | 1 |
| 100 | 4681367 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
