Топливные трубопроводы — HITACHI ZX60-HCMC

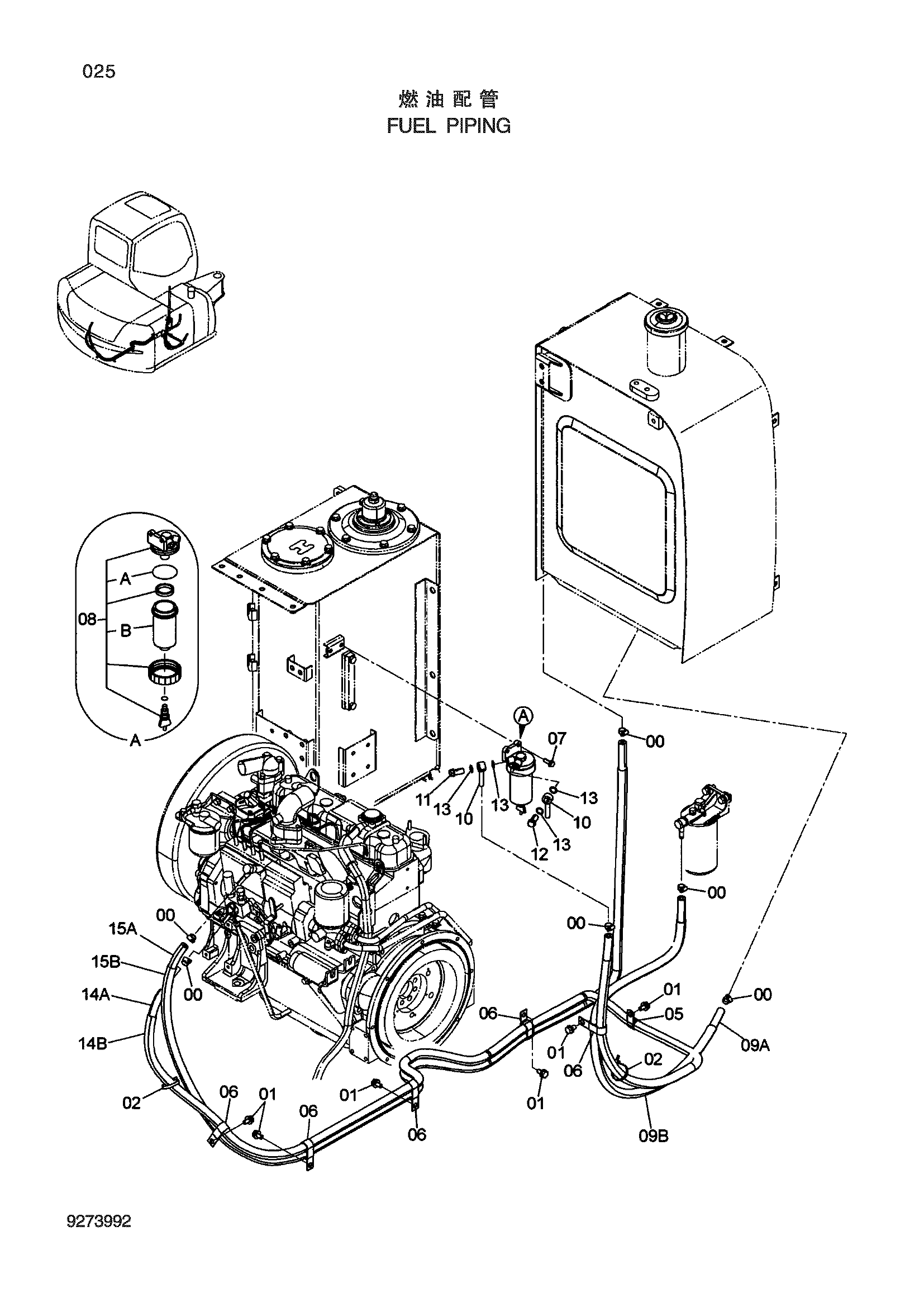

Заводская схема «Топливные трубопроводы» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4514700 | Зажим шланг | 6 |
| 01 | J271020 | Болт с шайбой | 6 |
| 02 | 4055312 | Ленточный зажим | 2 |
| 05 | 4190277 | Зажим | 1 |
| 06 | 4190266 | Зажим | 5 |
| 07 | J260825 | Болт с шайбой | 2 |
| 08 | 4452161 | Сепаратор | 1 |
| 08A | 4621868 | Уплотнительное кольцо | 1 |
| 08B | 4621773 | Корпус | 1 |
| 09 | 9176471 | Топливный шланг | 1 |
| 09A | 4404755 | Топливный шланг | 1 |
| 09B | 4362471 | Трубка | 1 |
| 10 | 4452162 | Трубка топливный | 2 |
| 11 | 4452163 | Болт проушина | 1 |
| 12 | 4452164 | Фильтр гаузе | 1 |
| 13 | 4452165 | Манжета | 4 |
| 14 | 9282455 | Топливный шланг | 1 |
| 14A | 4404758 | Топливный шланг | 1 |
| 14B | 4615683 | Трубка | 1 |
| 15 | 9282432 | Топливный шланг | 1 |
| 15A | 4252663 | Топливный шланг | 1 |
| 15B | 4290306 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
