Гидроцилиндр ковша — HITACHI ZX60-HCMC

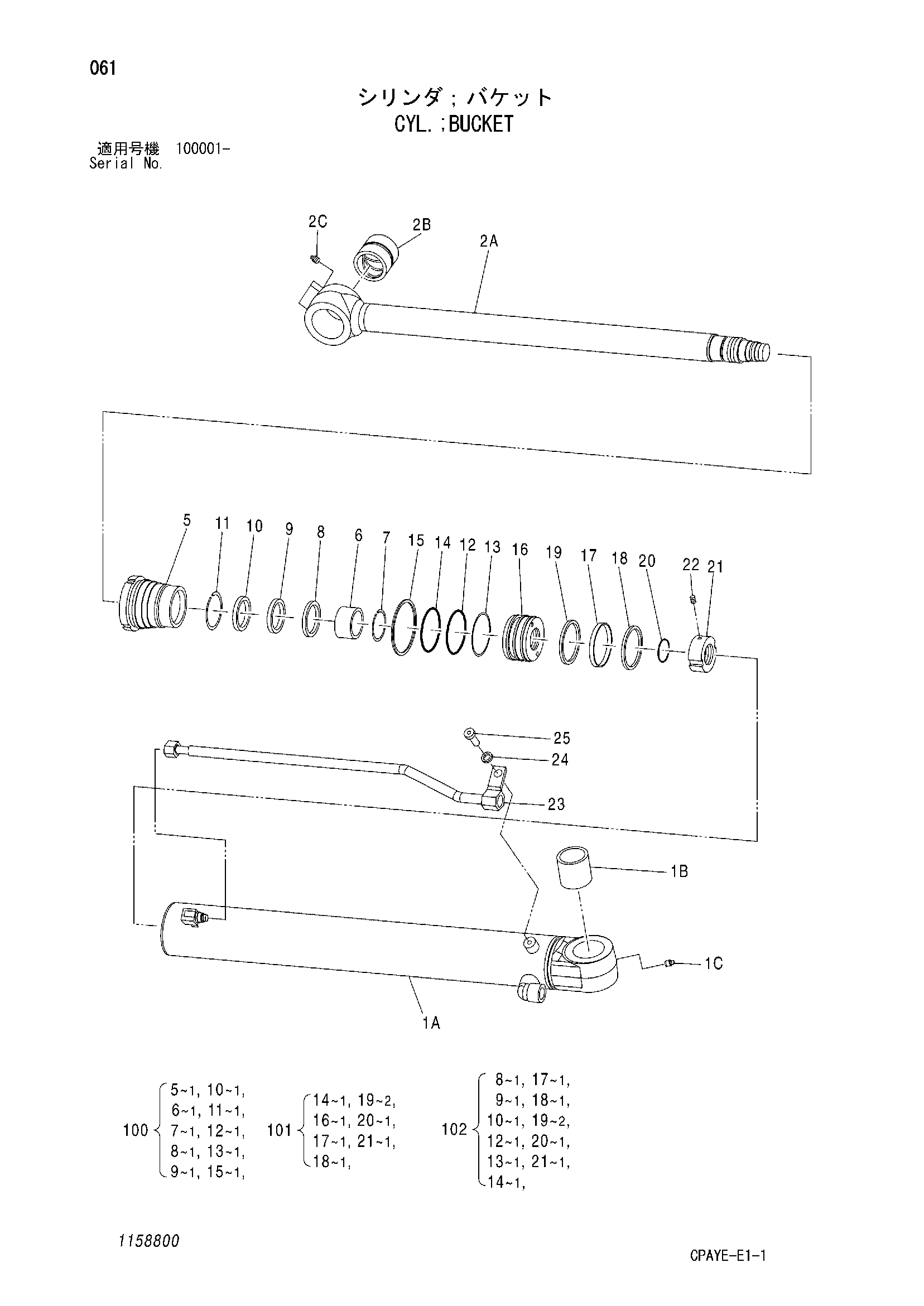

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665902 | Гидроцилиндр ковша | 1 | |
| 1 | 1158801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1158802 | Труба гидроцилиндра | 1 |
| 1B | 4332744 | Втулка | 1 |
| 1C | 0971417 | Ниппель смазка | 1 |
| 2 | 1158803 | Шток поршня в сборе | 1 |
| 2A | 1158804 | Шток поршня | 1 |
| 2B | 4353818 | Втулка | 1 |
| 2C | 0971343 | Ниппель смазка | 1 |
| 5 | 1158805 | Головка гидроцилиндра | 1 |
| 6 | 1158806 | Втулка | 1 |
| 7 | 1158807 | Стопорное кольцо | 1 |
| 8 | 1158808 | Уплотнение | 1 |
| 9 | 1158809 | U-образная манжета | 1 |
| 10 | 1158810 | Пылезащитное уплотнение | 1 |
| 11 | 1158811 | Стопорное кольцо | 1 |
| 12 | A811075 | Уплотнительное кольцо | 1 |
| 13 | 1158812 | Опорное кольцо | 1 |
| 14 | 1158813 | Уплотнительное кольцо | 1 |
| 15 | 1158814 | Шайба | 1 |
| 16 | 1158815 | Поршень | 1 |
| 17 | 1158816 | Кольцо | 1 |
| 18 | 1158817 | Износостойкое кольцо | 1 |
| 19 | 1158818 | Кольцо | 2 |
| 20 | 1158819 | Уплотнительное кольцо | 1 |
| 21 | 1158821 | Гайка | 1 |
| 22 | 0971323 | Установочный винт | 1 |
| 23 | 1158822 | Трубка | 1 |
| 24 | 1158925 | Шайба | 1 |
| 25 | 1158926 | Болт с внутренним шестигранником | 1 |
| 100 | 1158823 | Головка гидроцилиндра в сборе | 1 |
| 101 | 1158824 | Поршень в сборе | 1 |
| 102 | 4681369 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
