PILOT PIPING ( 1-1 ) — HITACHI ZX55UR-HHE

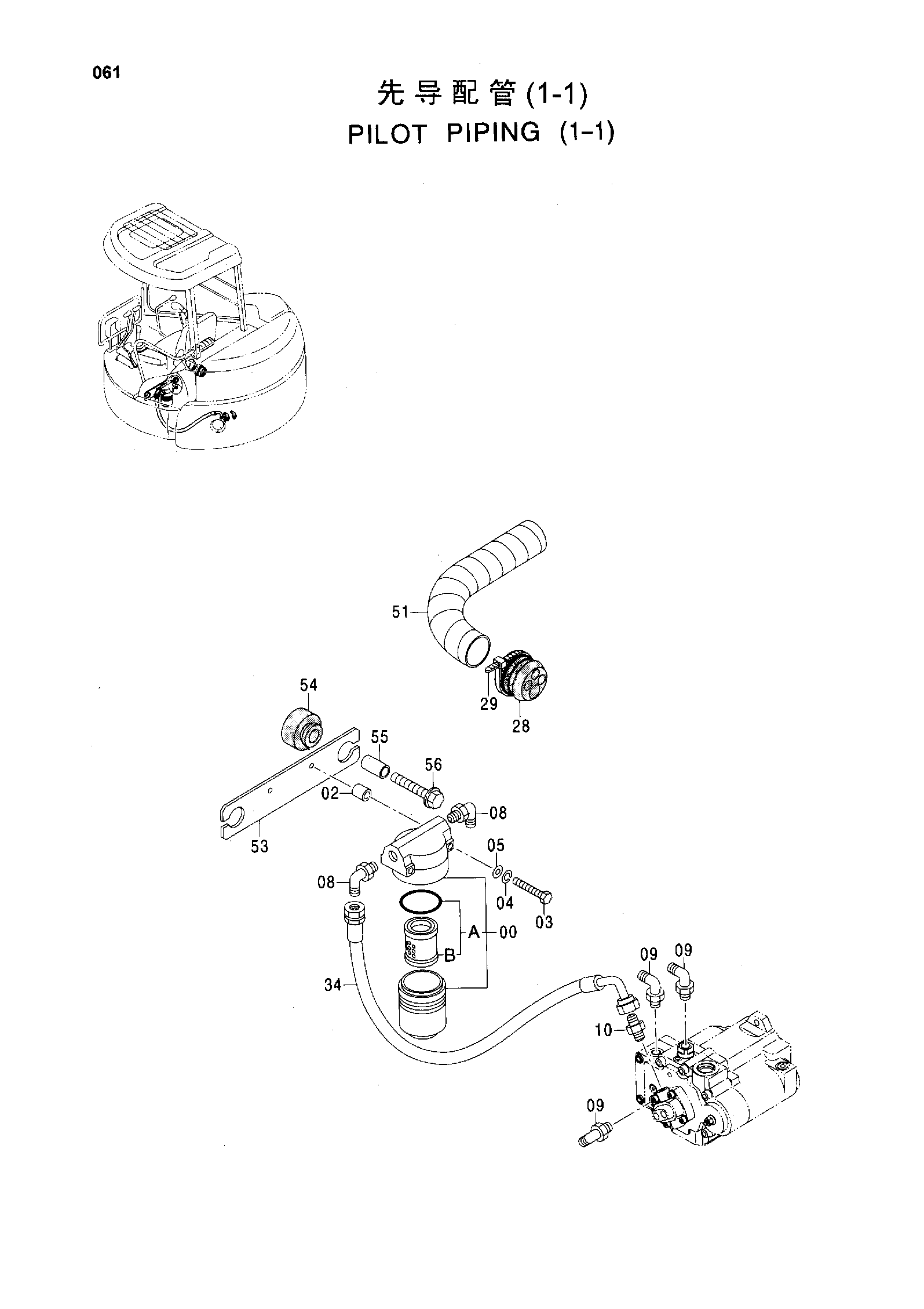

Заводская схема «PILOT PIPING ( 1-1 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | ELEMENT ( WITH O-RING ) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J900680 | Болт | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | A590106 | Плоская шайба | 2 |
| 08 | 4434985 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4434981 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4042031 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4469535 | Резиновая втулка | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 34 | 4477731 | Шланг ( P1 ) | 1 |
| 51 | 4327294 | Защитный кожух | 1 |
| 53 | 4483528 | Пластина | 1 |
| 54 | 4469474 | Резиновая втулка | 2 |
| 55 | 4469475 | Втулка | 2 |
| 56 | J031055 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
