PILOT PIPING ( 3-3 ) — HITACHI ZX55UR-HHE

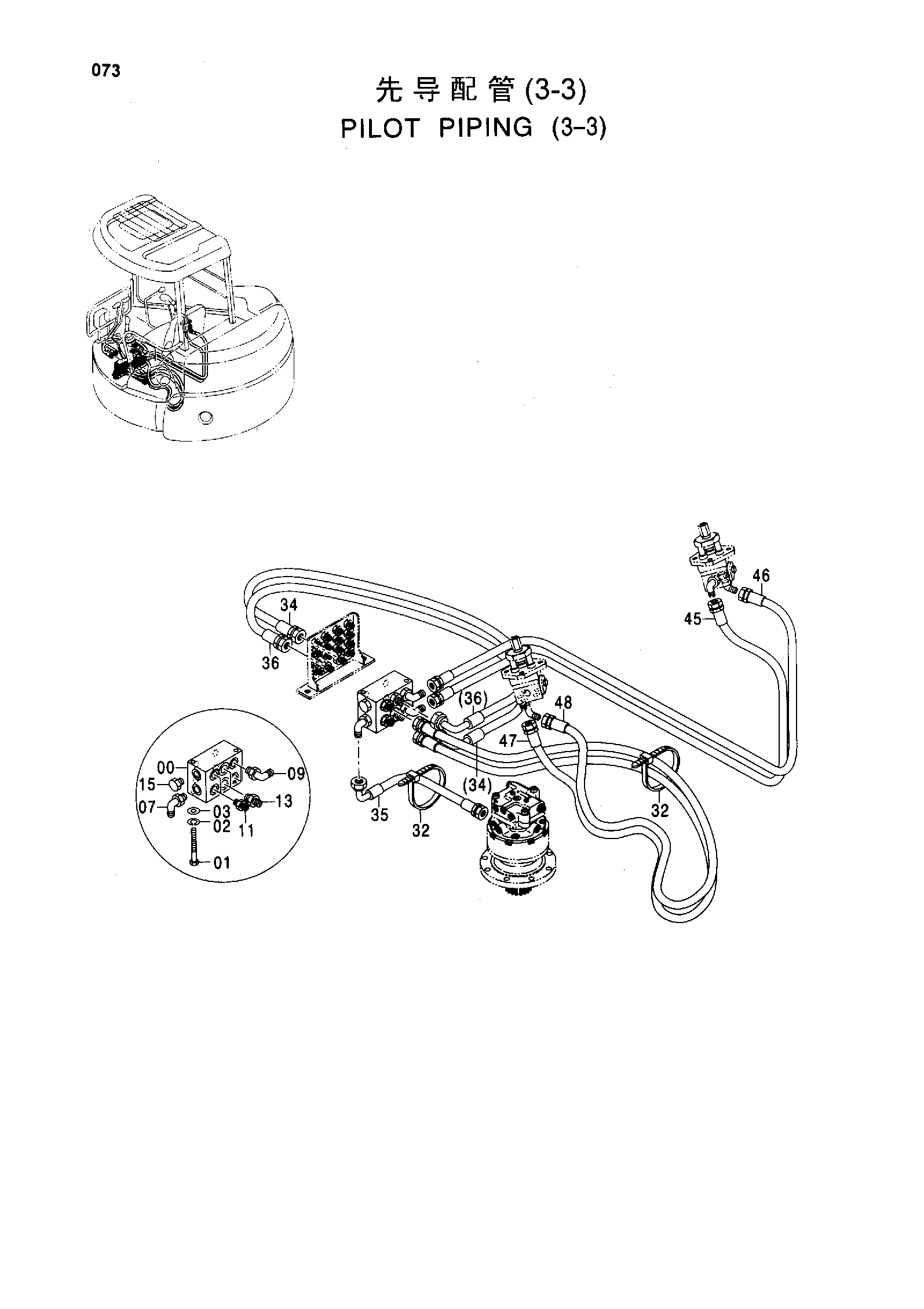

Заводская схема «PILOT PIPING ( 3-3 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094178 | Коллектор | 1 |
| 01 | J900890 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4434981 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4042031 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 2 |
| 34 | 4477749 | Шланг ( AM ) | 1 |
| 35 | 4477750 | Шланг ( AS ) | 1 |
| 36 | 4477751 | Шланг ( MT ) | 1 |
| 45 | 4477760 | Шланг ( RP ) | 1 |
| 46 | 4477761 | Шланг ( FT ) | 1 |
| 47 | 4477762 | Шланг ( LP ) | 1 |
| 48 | 4477763 | Шланг ( LT ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
