Гидролинии рабочего оборудования — HITACHI ZX55UR-HHE

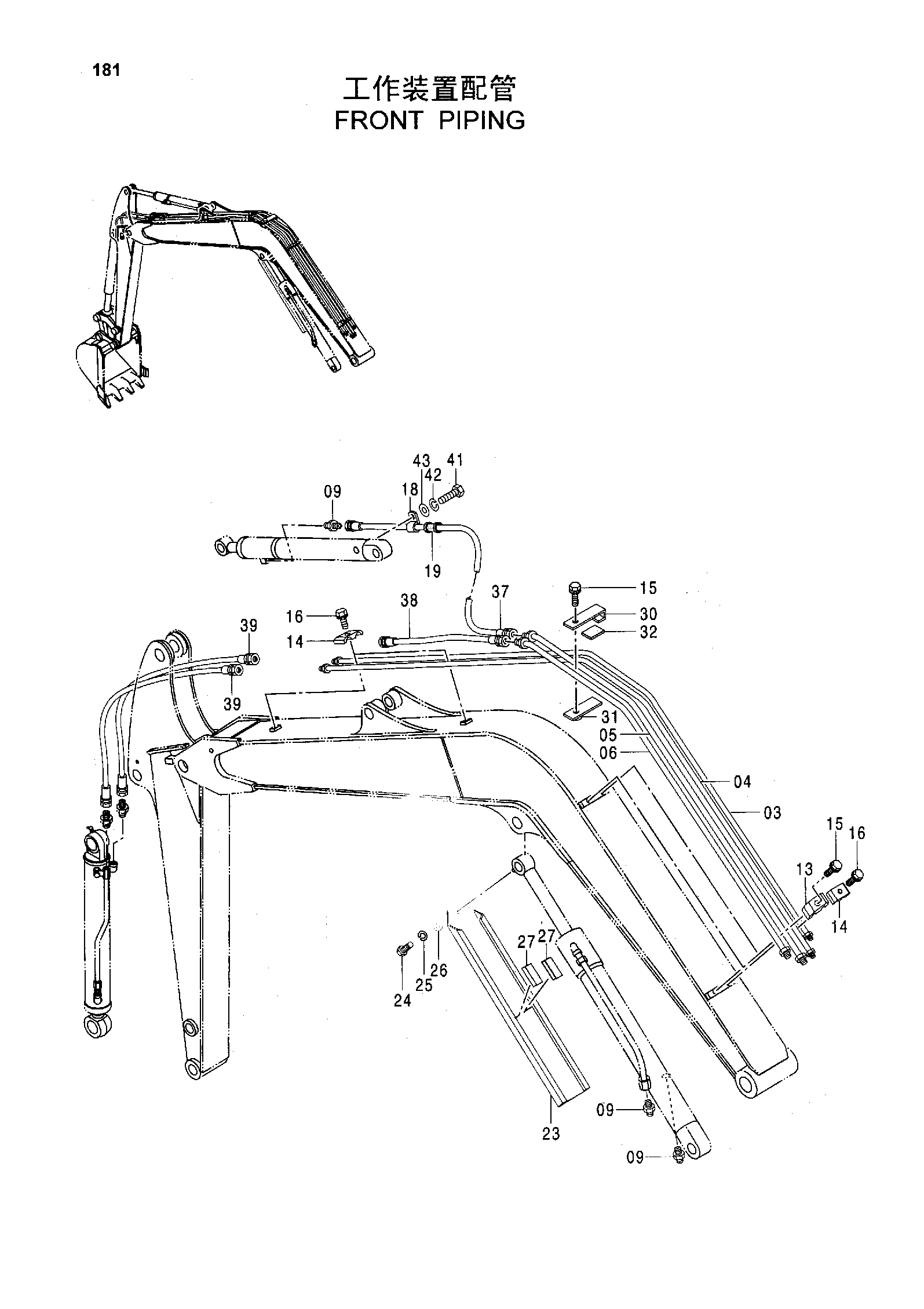

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8090232 | Трубка | 1 |
| 04 | 8090233 | Трубка | 1 |
| 05 | 8090234 | Трубка | 1 |
| 06 | 8090235 | Трубка | 1 |
| 09 | 4042032 | Адаптер | 3 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4354753 | Хомут трубки | 2 |
| 14 | 4331314 | Хомут трубки | 4 |
| 15 | J021045 | Болт с шайбой | 3 |
| 16 | J010835 | Болт с шайбой | 4 |
| 18 | 4190277 | Зажим | 1 |
| 19 | 4374995 | Резиновая втулка | 1 |
| 23 | 3082966 | Крышка | 1 |
| 24 | J901225 | Болт | 1 |
| 25 | A590912 | Пружинная шайба | 1 |
| 26 | J222012 | Шайба | 1 |
| 27 | 4352044 | Резиновая прокладка | 2 |
| 30 | 4422882 | Зажим | 1 |
| 31 | 9753053 | Седло винта | 1 |
| 32 | 4422883 | Резиновая прокладка | 1 |
| 37 | 4436880 | Шланг | 1 |
| 38 | 4413787 | Шланг | 1 |
| 39 | 4436881 | Шланг | 2 |
| 41 | J901020 | Болт | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 43 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
