PILOT PIPING ( 3-1 ) — HITACHI ZX55UR-HHE

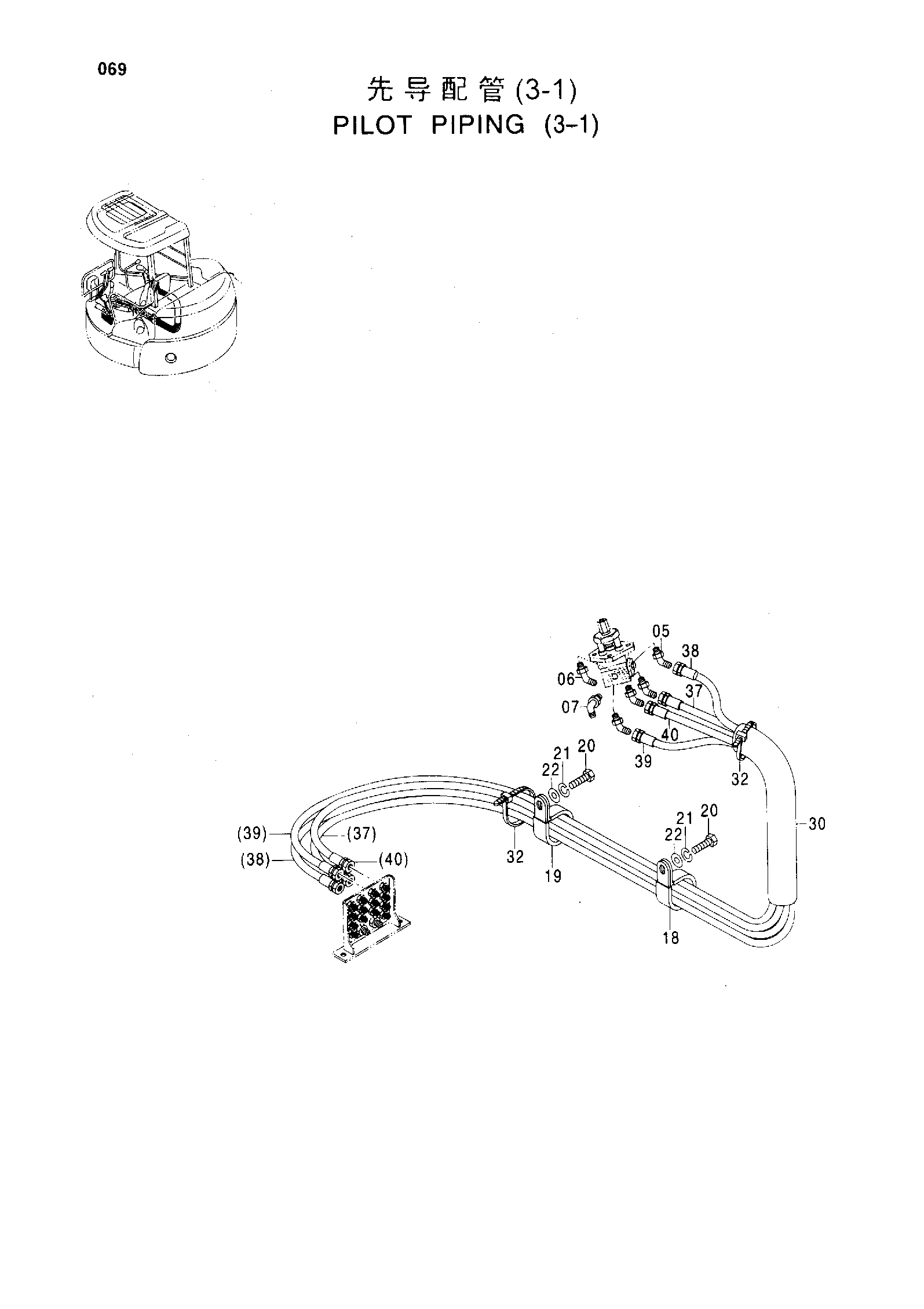

Заводская схема «PILOT PIPING ( 3-1 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4190265 | Зажим | 1 |
| 19 | 4193816 | Зажим | 1 |
| 20 | J901020 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 30 | 4475439 | Защитный кожух | 1 |
| 32 | 4055312 | Ленточный зажим | 2 |
| 37 | 4477752 | Шланг ( R1 ) | 1 |
| 38 | 4477753 | Шланг ( R2 ) | 1 |
| 39 | 4477754 | Шланг ( R3 ) | 1 |
| 40 | 4477755 | Шланг ( R4 ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
