Гидробак — HITACHI ZX55UR-HHE

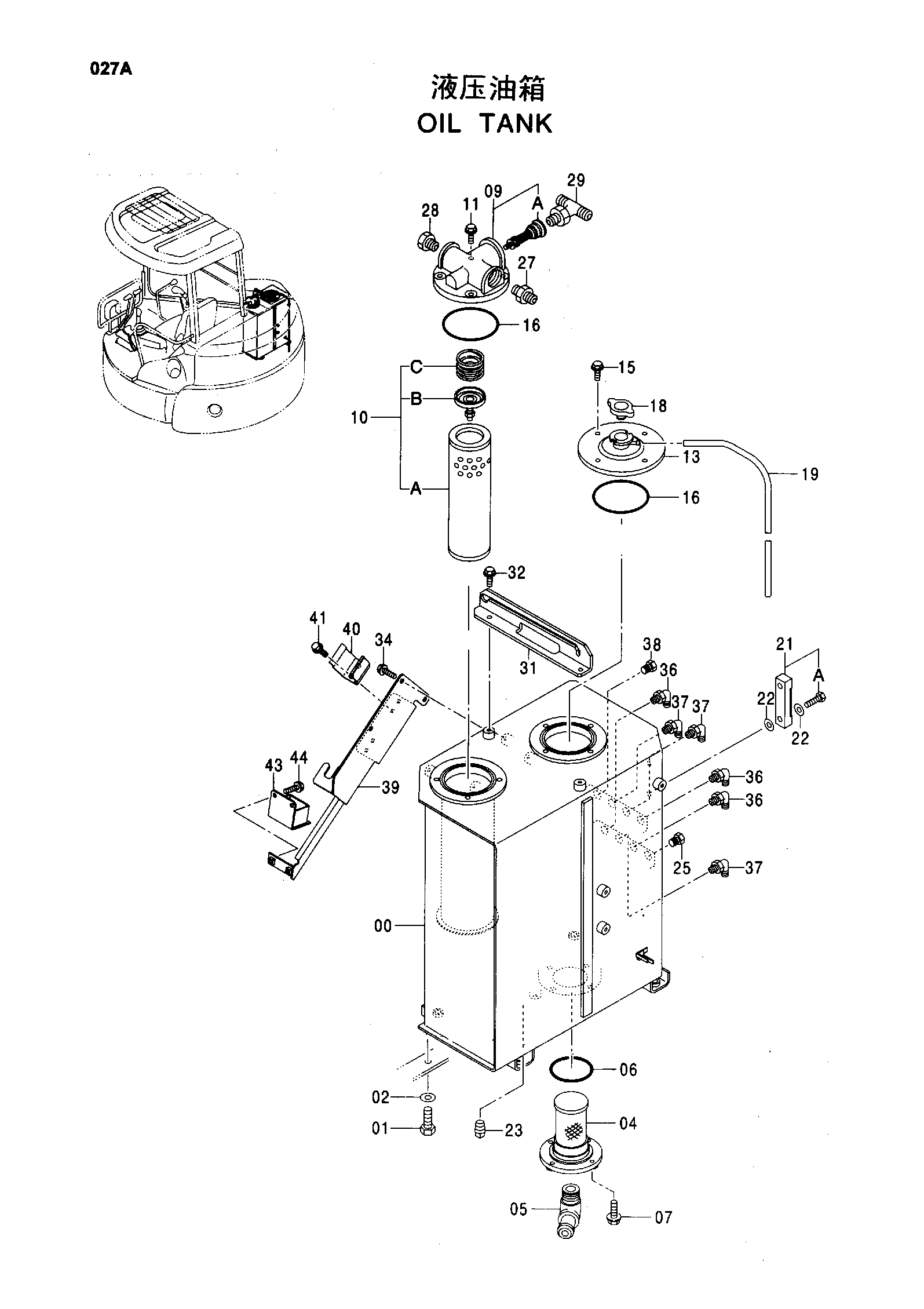

Заводская схема «Гидробак» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6020762	Гидробак	1
01	J901230	Болт	4
02	J222012	Шайба	4
04	4339554	Всасывающий фильтр	1
05	4276859	Угловой штуцер	1
06	A810085	Уплотнительное кольцо	1
07	J011025	Болт с шайбой	4
09	4402484	Коллектор	1
09A	4404453	Клапан	1
10	4402027	Фильтр обратный	1
10A	4402914	Фильтрующий элемент	1
10B	4402812	Клапан	1
10C	4402813	Пружина	1
11	J021030	Болт с шайбой	4
13	8072281	Крышка	1
15	J021020	Болт с шайбой	4
16	A810110	Уплотнительное кольцо	2
18	4272375	Колпачок	1
19	4378545	Виниловый шланг	1
21	8050296	Указатель уровня	1
21A	4100967	Болт	2
22	449558	Уплотнительная шайба	4
23	94-2023	Пробка	1
25	4092534	Пробка	1
25A	4509180	Уплотнительное кольцо	1
27	4276936	Адаптер	1
27A	4506429	Уплотнительное кольцо	1
28	4113926	Пробка	1
28A	4506429	Уплотнительное кольцо	1
29	4434419	Тройник	1
29A	970860	Уплотнительное кольцо	1
31	4460315	Кронштейн	1
32	J020820	Болт с шайбой	2
34	J020820	Болт с шайбой	3
36	4434982	Угловой штуцер	3
36A	4509180	Уплотнительное кольцо	1
37	4434984	Угловой штуцер	3
37A	4509180	Уплотнительное кольцо	1
38	A885003	Пробка	1
38A	4509180	Уплотнительное кольцо	1
39	8088946	Кронштейн	1
40	4307285	Зажим	2
41	J020820	Болт с шайбой	4
43	9750352	Чашка	1
44	J020820	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
