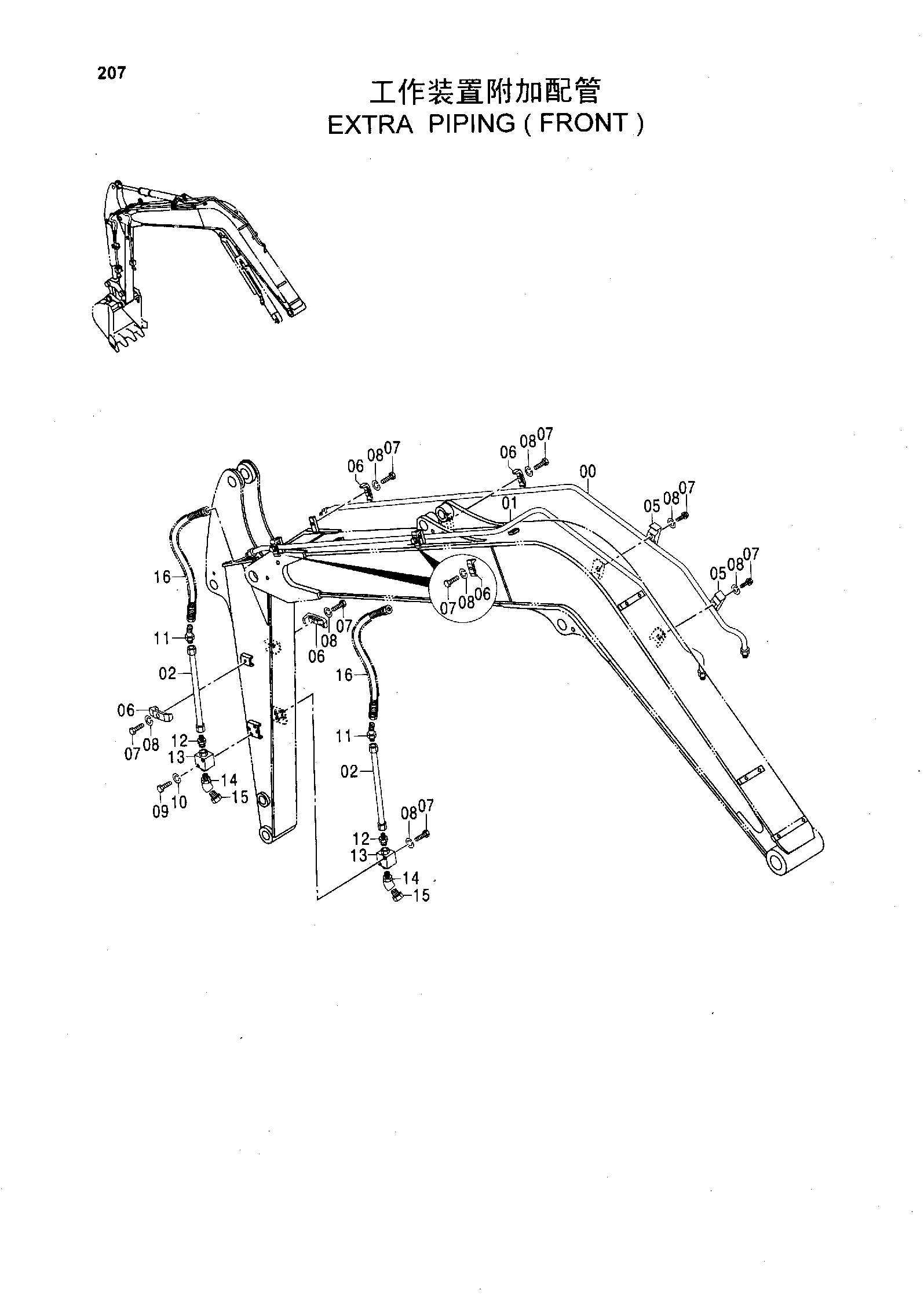

EXTRA PIPING ( FRONT ) — HITACHI ZX55UR-HHE
Заводская схема «EXTRA PIPING ( FRONT )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043522 | Трубка | 1 |
| 01 | 7043523 | Трубка | 1 |
| 02 | 9750794 | Трубка | 2 |
| 03 | 8090390 | Дополнительный. стрела | 1 |
| 05 | 4354753 | Хомут трубки | 2 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | 4354754 | Хомут трубки | 6 |
| 06 | 4053594 | Хомут трубки | 6 |
| 07 | J901045 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 09 | J900860 | Болт | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | 4081336 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4276850 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4287721 | Запорный клапан | 2 |
| 14 | 4293263 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4413548 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
