PILOT PIPING ( 1-2 ) — HITACHI ZX55UR-HHE

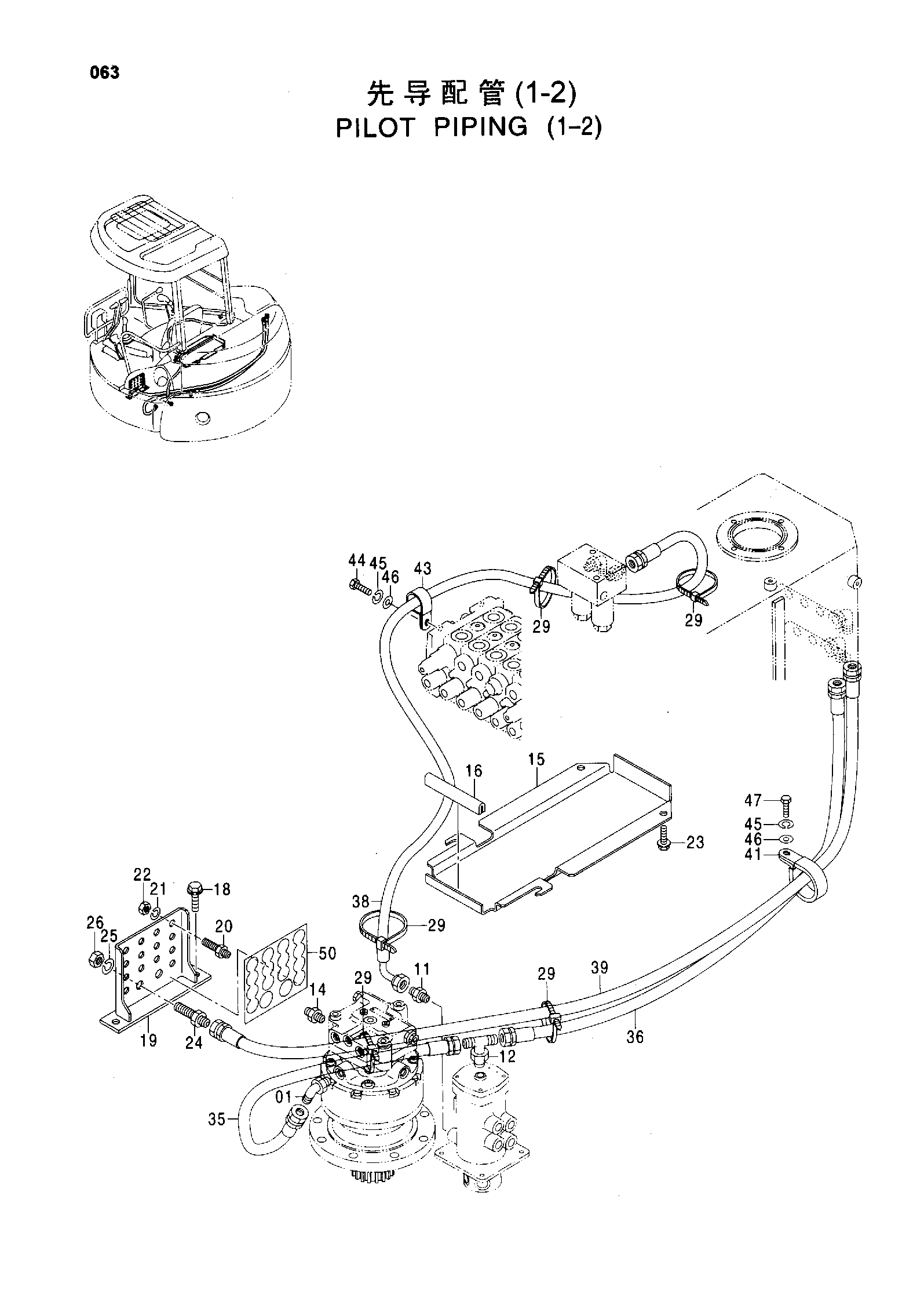

Заводская схема «PILOT PIPING ( 1-2 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4434982 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4406059 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4405667 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 3095815 | Крышка | 1 |
| 16 | 4346355 | Амортизатор | 1 |
| 18 | J021020 | Болт с шайбой | 2 |
| 19 | 8088885 | Кронштейн | 1 |
| 20 | 4409739 | Адаптер | 14 |
| 21 | A590912 | Пружинная шайба | 14 |
| 22 | J950012 | Гайка | 14 |
| 23 | J021025 | Болт с шайбой | 4 |
| 24 | 4409740 | Адаптер | 2 |
| 25 | A590914 | Пружинная шайба | 2 |
| 26 | J950014 | Гайка | 2 |
| 29 | 4055312 | Ленточный зажим | 5 |
| 35 | 4477732 | Шланг ( DB ) | 1 |
| 36 | 4477733 | Шланг ( CT ) | 1 |
| 38 | 4477734 | Шланг ( B ) | 1 |
| 39 | 4477735 | Шланг ( JT ) | 1 |
| 41 | 4190265 | Зажим | 1 |
| 43 | 4190272 | Зажим | 1 |
| 44 | J901016 | Болт | 1 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | A590110 | Плоская шайба | 2 |
| 47 | J901020 | Болт | 1 |
| 50 | 3095883 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
