ELECTRIC PARTS ( 1-4 ) — HITACHI ZX55UR-HHE

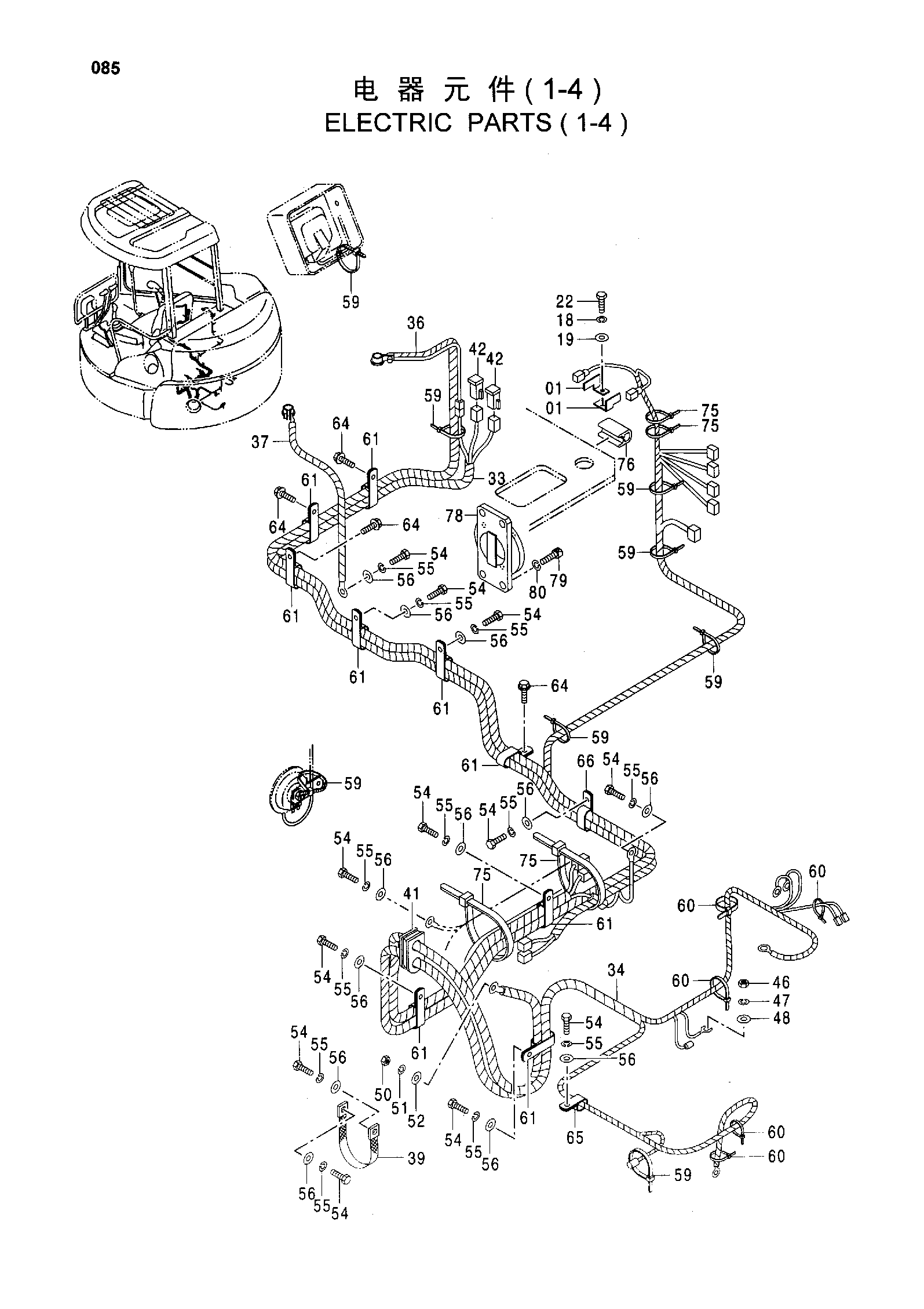

Заводская схема «ELECTRIC PARTS ( 1-4 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257159 | Кронштейн | 2 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 22 | J900816 | Болт | 1 |
| 33 | 3096660 | Жгут проводов провод ( основной ) | 1 |
| 34 | 3095029 | Жгут проводов провод ( двигатель ) | 1 |
| 36 | 4472264 | CABLE [ BATTERY (+) ] | 1 |
| 37 | 4406524 | CABLE [ BATTERY (-) ] | 1 |
| 39 | 4372789 | Жгут проводов | 1 |
| 41 | 4403461 | Резиновая втулка | 1 |
| 42 | 4414201 | Фусибле-линк (65A) | 2 |
| 46 | M500605 | Гайка | 1 |
| 47 | A590906 | Пружинная шайба | 1 |
| 48 | A590106 | Плоская шайба | 1 |
| 50 | J950008 | Гайка | 1 |
| 51 | A590908 | Пружинная шайба | 1 |
| 52 | A590108 | Плоская шайба | 1 |
| 54 | J901020 | Болт | 12 |
| 55 | A590910 | Пружинная шайба | 12 |
| 56 | A590110 | Плоская шайба | 12 |
| 59 | 4055312 | Ленточный зажим | 10 |
| 60 | 4326365 | Ленточный зажим | 5 |
| 61 | 4190282 | Зажим | 9 |
| 64 | J021020 | Болт с шайбой | 4 |
| 65 | 4190261 | Зажим | 1 |
| 66 | 4192034 | Зажим | 1 |
| 75 | 4121859 | Ленточный зажим | 5 |
| 78 | 8083801 | Сиденье | 1 |
| 79 | J781025 | Болт с внутренним шестигранником | 4 |
| 80 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
