PILOT PIPING ( 2-1 ) — HITACHI ZX55UR-HHE

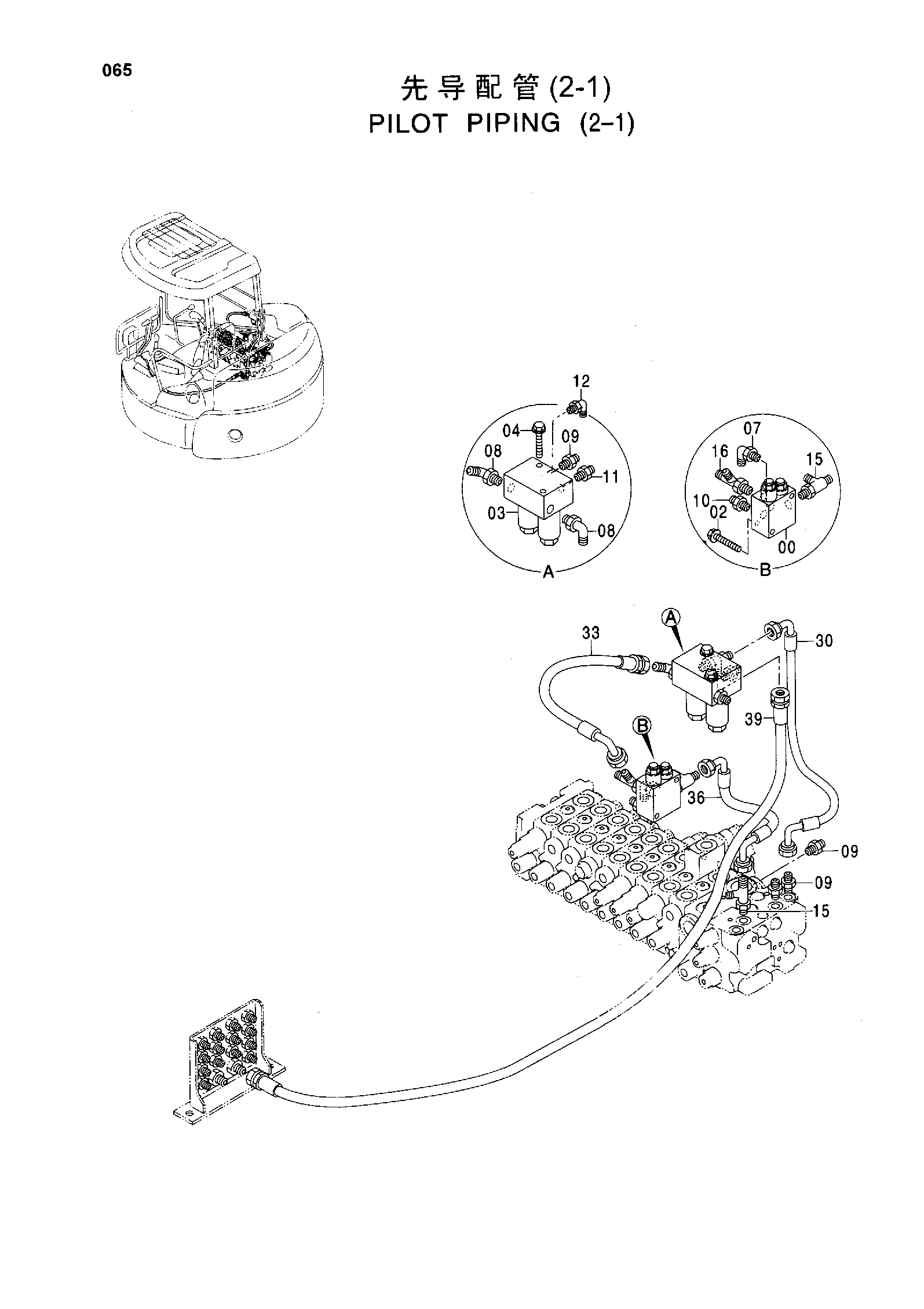

Заводская схема «PILOT PIPING ( 2-1 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485630 | Клапан | 1 |
| 02 | J020865 | Болт с шайбой | 2 |
| 03 | 4415398 | Электромагнитный клапан | 1 |
| 04 | J011020 | Болт с шайбой | 2 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434982 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4042031 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4405667 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4434986 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4406156 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4368225 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4477739 | Шланг ( P5 ) | 1 |
| 33 | 4477738 | Шланг ( P4 ) | 1 |
| 36 | 4477741 | Шланг ( G2 ) | 1 |
| 39 | 4615231 | Шланг ( AC ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
