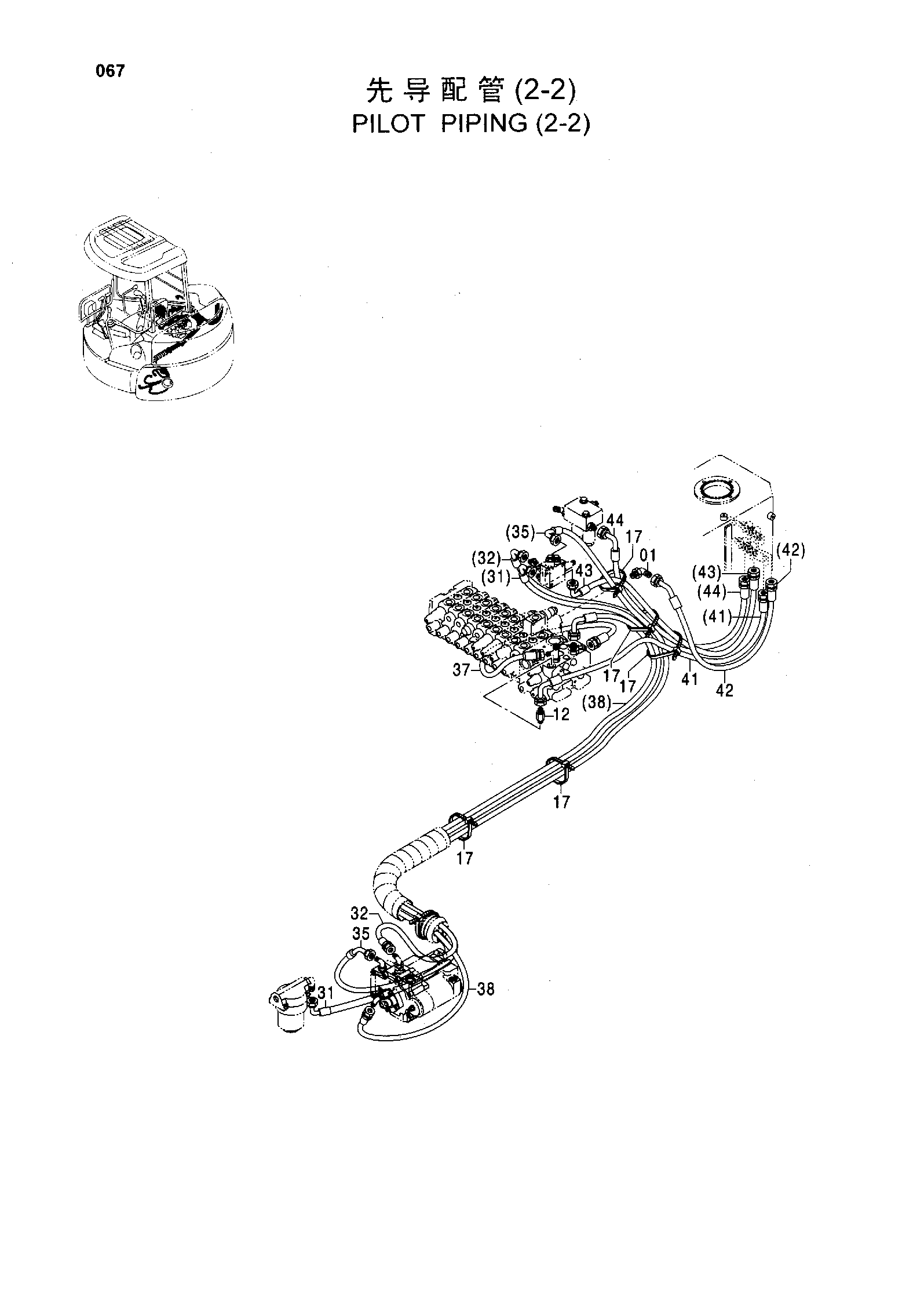

PILOT PIPING ( 2-2 ) — HITACHI ZX55UR-HHE
Заводская схема «PILOT PIPING ( 2-2 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4434981 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4368208 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 10 |
| 31 | 4477736 | Шланг ( P2 ) | 1 |
| 32 | 4477737 | Шланг ( P3 ) | 1 |
| 35 | 4477740 | Шланг ( G1 ) | 1 |
| 37 | 4478020 | Шланг ( G3 ) | 1 |
| 38 | 4477742 | Шланг ( LS ) | 1 |
| 41 | 4477745 | Шланг ( DR1 ) | 1 |
| 42 | 4477746 | Шланг ( DR2 ) | 1 |
| 43 | 4477747 | Шланг ( ET ) | 1 |
| 44 | 4477748 | Шланг ( T ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
