PILOT PIPING ( 4-1 ) — HITACHI ZX55UR-HHE

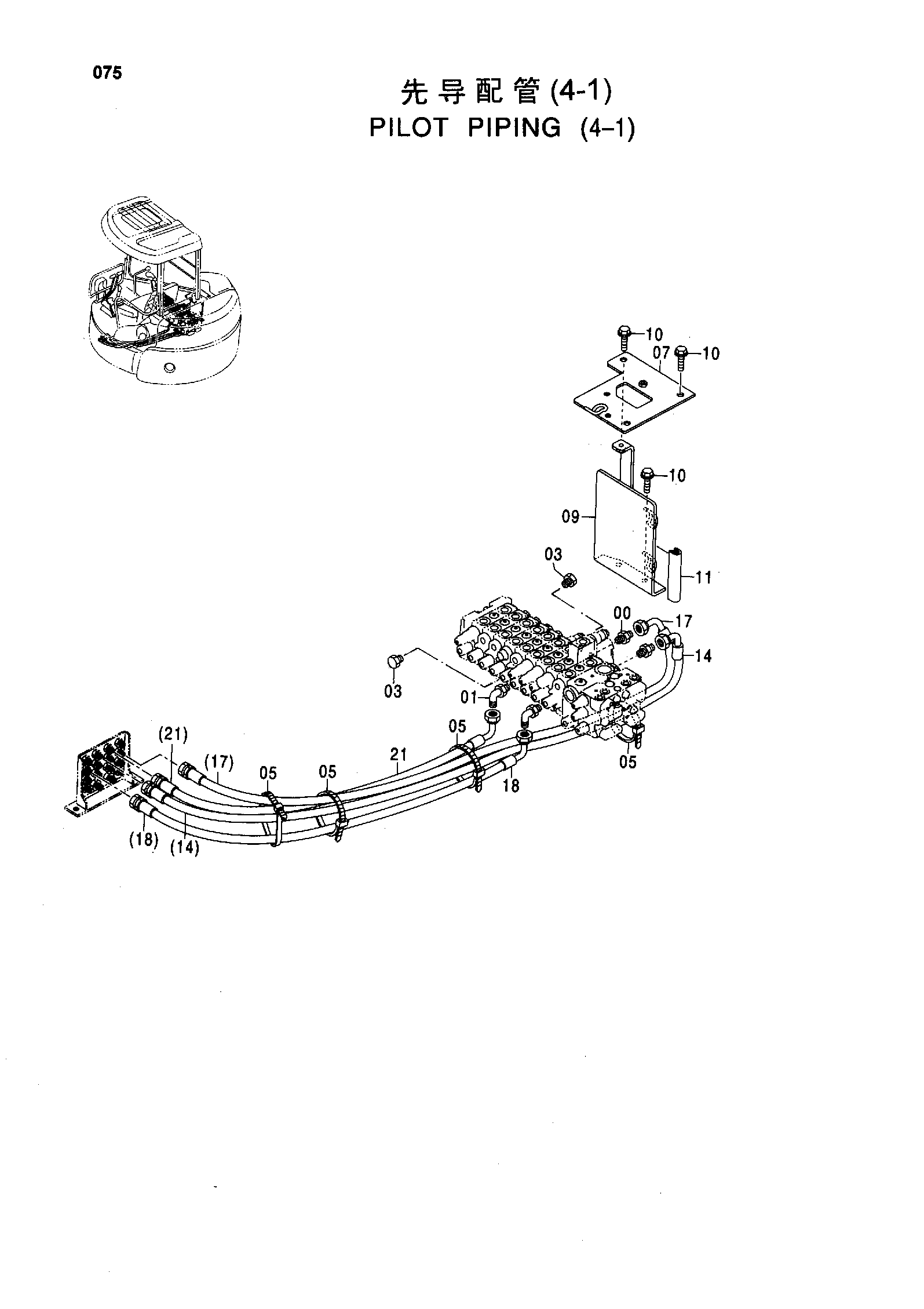

Заводская схема «PILOT PIPING ( 4-1 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4434981 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A885002 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 5 |
| 07 | 9759237 | Кронштейн | 1 |
| 09 | 8087403 | Кронштейн | 1 |
| 10 | J051025 | Болт с шайбой | 5 |
| 11 | 4346355 | Амортизатор | 1 |
| 14 | 4477784 | Шланг ( L2, 1A ) | 1 |
| 17 | 4477787 | Шланг ( R3, 4A ) | 1 |
| 18 | 4477788 | Шланг ( L4, 1B ) | 1 |
| 21 | 4477791 | Шланг ( R1, 4B ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
