EXTRA PIPING ( UPPERSTRUCTURE:2 ) — HITACHI ZX55UR-HHE

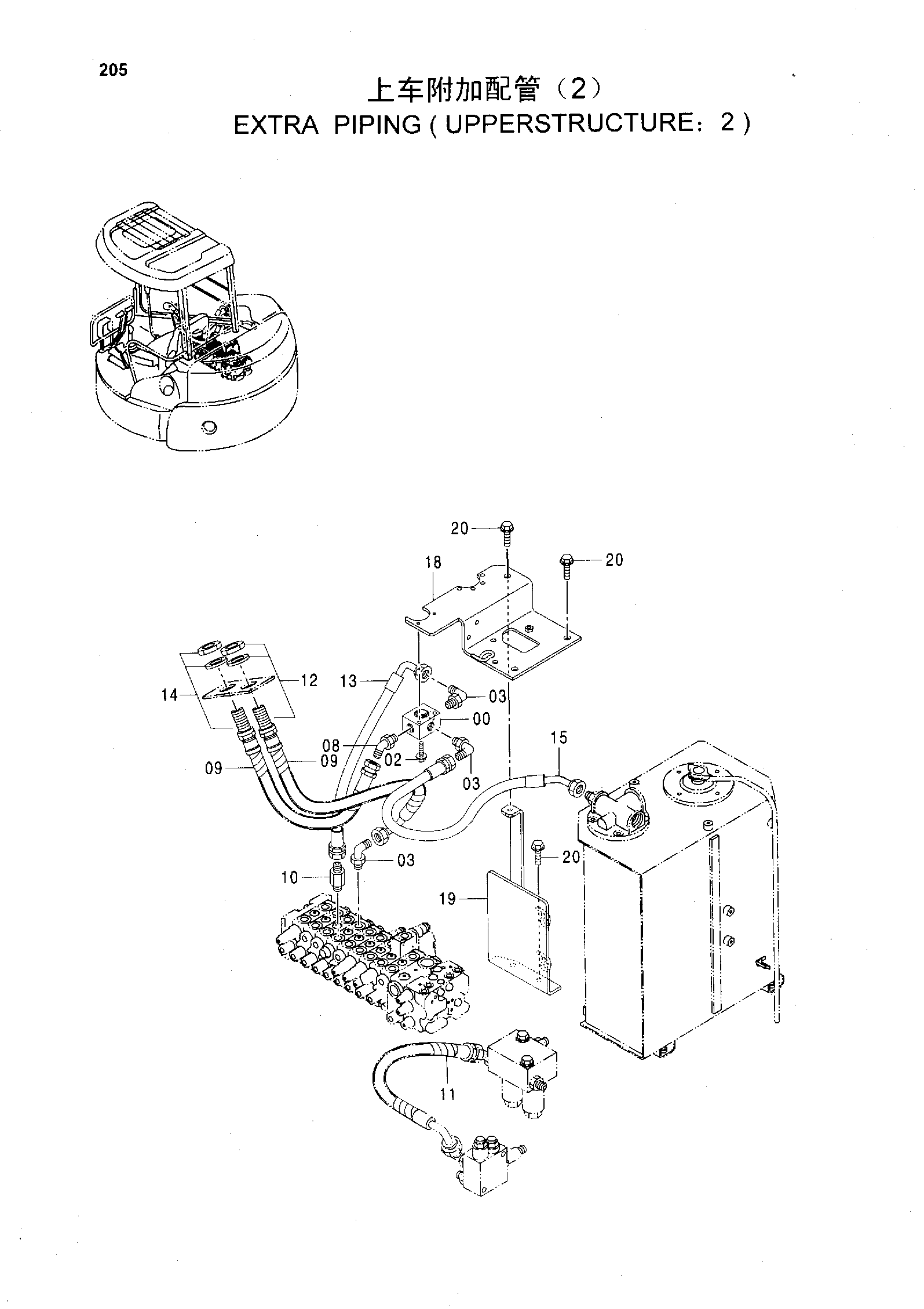

Заводская схема «EXTRA PIPING ( UPPERSTRUCTURE:2 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | J260855 | Болт с шайбой | 2 |
| 03 | 4434983 | Угловой штуцер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4081336 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4327294 | Защитный кожух | 2 |
| 10 | 4408125 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4327293 | Защитный кожух | 1 |
| 12 | 4478001 | Шланг (A6) | 1 |
| 13 | 4477999 | Шланг (B6) | 1 |
| 14 | 4478002 | Шланг (SA) | 1 |
| 15 | 4478000 | Шланг (SC) | 1 |
| 18 | 8089007 | Кронштейн | 1 |
| 19 | 8087401 | Кронштейн | 1 |
| 20 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
