Рама — HITACHI ZX55UR-HHE

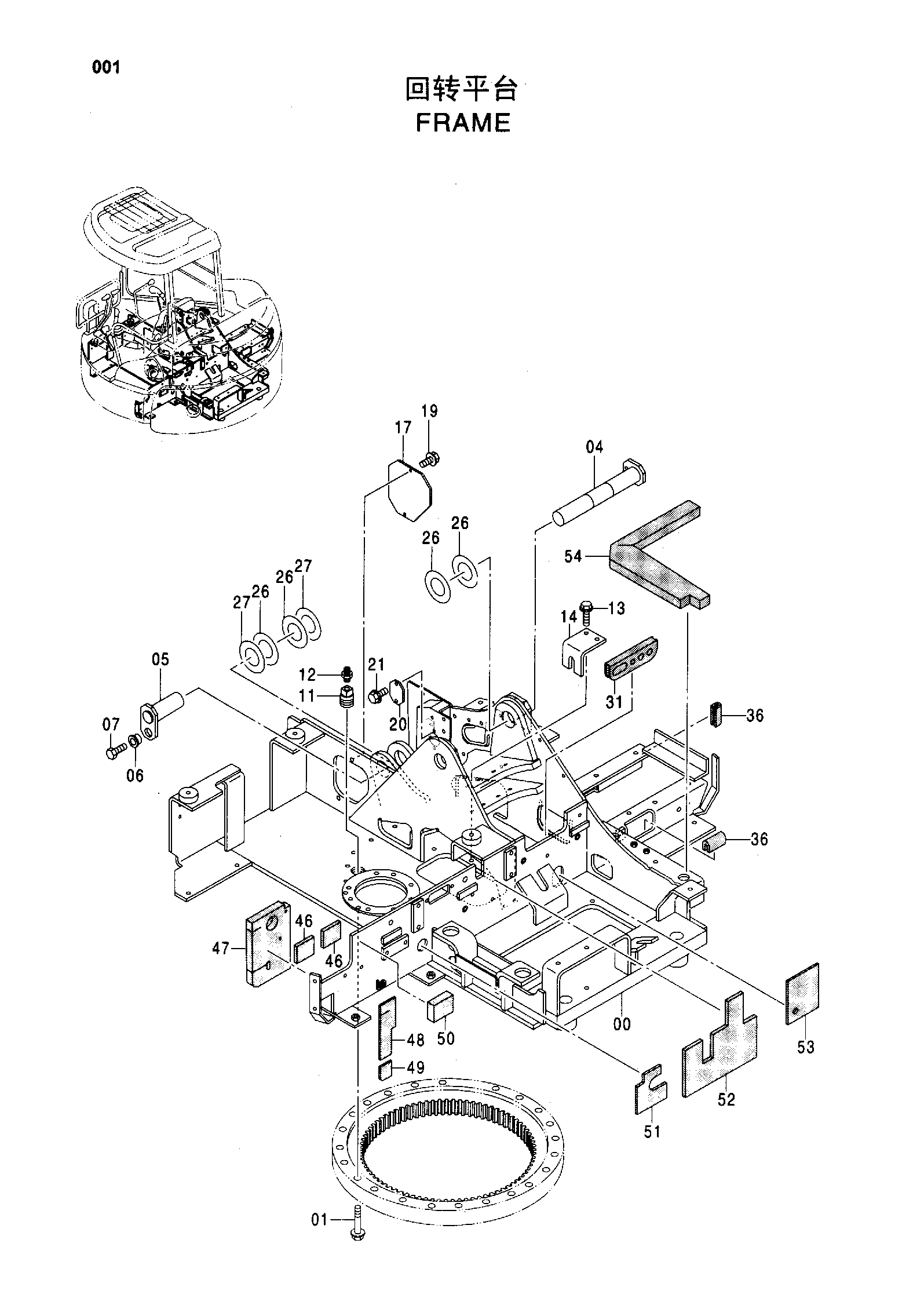

Заводская схема «Рама» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008180 | Рама основной | 1 |
| 01 | J921470 | Болт | 23 |
| 04 | 9750207 | Палец | 1 |
| 05 | 9750208 | Палец | 1 |
| 06 | 4339355 | Втулка | 1 |
| 07 | J901435 | Болт | 1 |
| 11 | 4310999 | Пробка | 1 |
| 12 | J75481 | Пресс-маслёнка | 1 |
| 13 | J011240 | Болт с шайбой | 2 |
| 14 | 4324636 | Пластина | 1 |
| 17 | 4476859 | Пластина | 1 |
| 19 | J020820 | Болт с шайбой | 2 |
| 20 | 4469905 | Пластина | 1 |
| 21 | J020820 | Болт с шайбой | 2 |
| 26 | 4353676 | Регулировочная шайба 0.5 | 4 |
| 27 | 4353677 | Регулировочная шайба 1.0 | 2 |
| 31 | 4471026 | Резиновая втулка | 1 |
| 36 | 4346916 | Амортизатор | 2 |
| 46 | 4408188 | Резиновая прокладка | 2 |
| 47 | 4470678 | Резиновая прокладка | 1 |
| 48 | 4470679 | Резиновая прокладка | 1 |
| 49 | 4470680 | Резиновая прокладка | 1 |
| 50 | 4470683 | Резиновая прокладка | 1 |
| 51 | 4470682 | Резиновая прокладка | 1 |
| 52 | 4470681 | Резиновая прокладка | 1 |
| 53 | 4470853 | Резиновая прокладка | 1 |
| 54 | 4470684 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
