Топливный бак — HITACHI ZX55UR-HHE

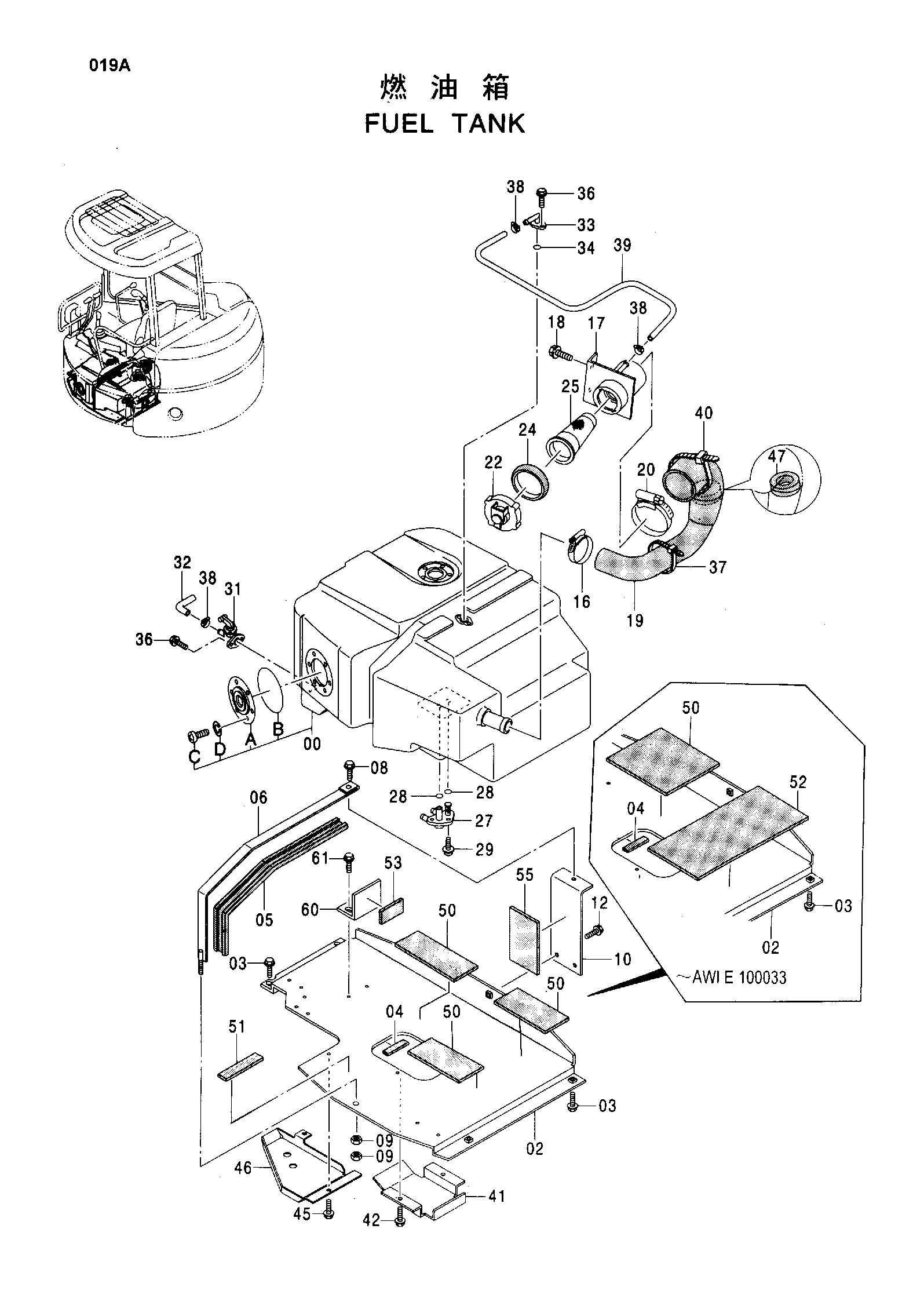

Заводская схема «Топливный бак» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4401984	Топливный бак	1
00A	4423722	Крышка	1
00B	A810080	Уплотнительное кольцо	1
00C	J691612	Винт	6
00D	J252106	Пружинная шайба	6
02	7041714	Кронштейн	1
03	J021025	Болт с шайбой	4
04	4392474	Амортизатор	1
05	4429226	Резиновая прокладка	1
06	9750459	Ремень	1
08	J020820	Болт с шайбой	1
09	J950010	Гайка	2
10	9759201	Кронштейн	1
12	J020820	Болт с шайбой	2
16	4505385	Хомут шланга	1
17	8074029	Заливная горловина	1
18	J020820	Болт с шайбой	2
19	3084679	Топливный шланг	1
20	4503469	Хомут шланга	1
22	4363380	Колпачок	1
24	4392120	Защитный чехол	1
25	4279093	Фильтр	1
27	4355689	Сетчатый фильтр	1
28	4202987	Уплотнительное кольцо	2
29	J450514	Винт с шайбой	3
31	4358947	Кран	1
32	4402287	Топливный шланг	1
33	9750349	Трубка	1
34	985100	Уплотнительное кольцо	1
36	J020614	Болт с шайбой	4
37	4055311	Ленточный зажим	1
38	4351486	Хомут шланга	3
39	4406061	Топливный шланг	1
40	4121859	Ленточный зажим	1
41	4401755	Крышка	1
42	J020820	Болт с шайбой	2
45	J020820	Болт с шайбой	2
46	2048751	Крышка	1
47	4455086	Резиновая втулка	1
50	4392250 замена: 4404057	Резиновая прокладка	1
50	4404057	Резиновая прокладка	3
51	4402292 замена: 4446779	Резиновая прокладка	1
51	4446779	Резиновая прокладка	1
52	4402293	Резиновая прокладка	1
53	4392516	Резиновая прокладка	1
55	4402294	Резиновая прокладка	1
60	4408189	Кронштейн	1
61	J020820	Болт с шайбой	2
50	4404057	Резиновая прокладка	3
51	4446779	Резиновая прокладка	1
53	4392516	Резиновая прокладка	1
55	4402294	Резиновая прокладка	1
60	4408189	Кронштейн	1
61	J020820	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
