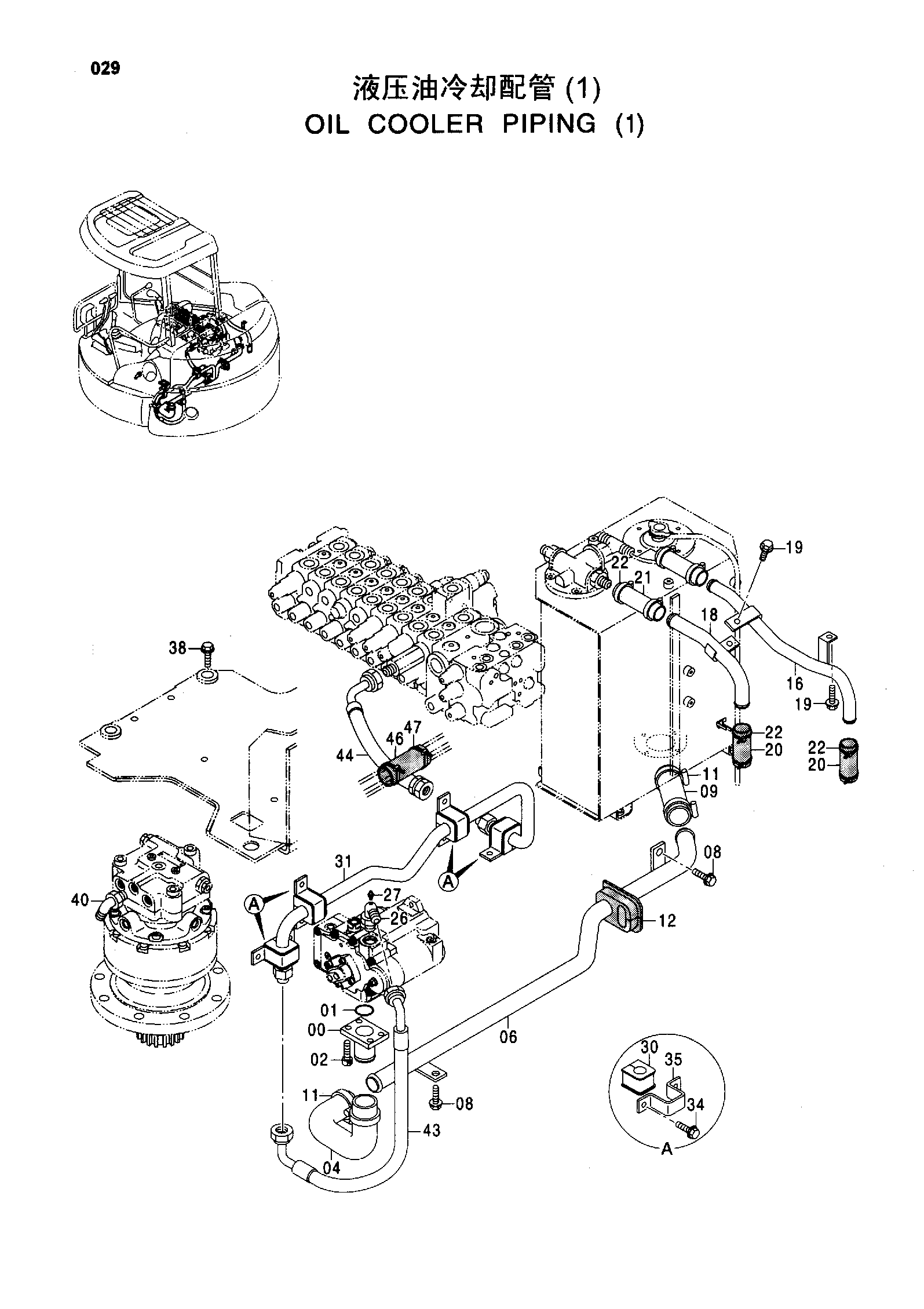

Масляный радиатор трубопроводы (1) — HITACHI ZX55UR-HHE
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750291 | Всасывающая трубка | 1 |
| 01 | A810040 | Уплотнительное кольцо | 1 |
| 02 | J781025 | Болт с внутренним шестигранником | 4 |
| 04 | 3094587 | Резиновый шланг | 1 |
| 06 | 8087295 | Всасывающая трубка | 1 |
| 08 | J021020 | Болт с шайбой | 2 |
| 09 | 4080206 | Резиновый шланг | 1 |
| 11 | 4505385 | Хомут шланга | 4 |
| 12 | 4403463 | Резиновая втулка | 1 |
| 16 | 8086913 | Трубка | 1 |
| 18 | 8086992 | Трубка | 1 |
| 19 | J020820 | Болт с шайбой | 2 |
| 20 | 4120247 | Резиновый шланг | 2 |
| 21 | 4120248 | Резиновый шланг | 2 |
| 22 | 4505243 | Хомут шланга | 8 |
| 26 | 4469580 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 94-2021 | Пробка | 1 |
| 30 | 4469323 | Резиновая втулка | 4 |
| 31 | 8087297 | Трубка | 1 |
| 34 | J021025 | Болт с шайбой | 8 |
| 35 | 4474739 | Хомут | 4 |
| 38 | J031055 | Болт с шайбой | 4 |
| 40 | 4162917 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4477703 | Шланг (PP1) | 1 |
| 44 | 4477704 | Шланг (CP1) | 1 |
| 46 | 4408499 | Резиновая прокладка | 1 |
| 47 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
