PILOT PIPING ( 3-2 ) — HITACHI ZX55UR-HHE

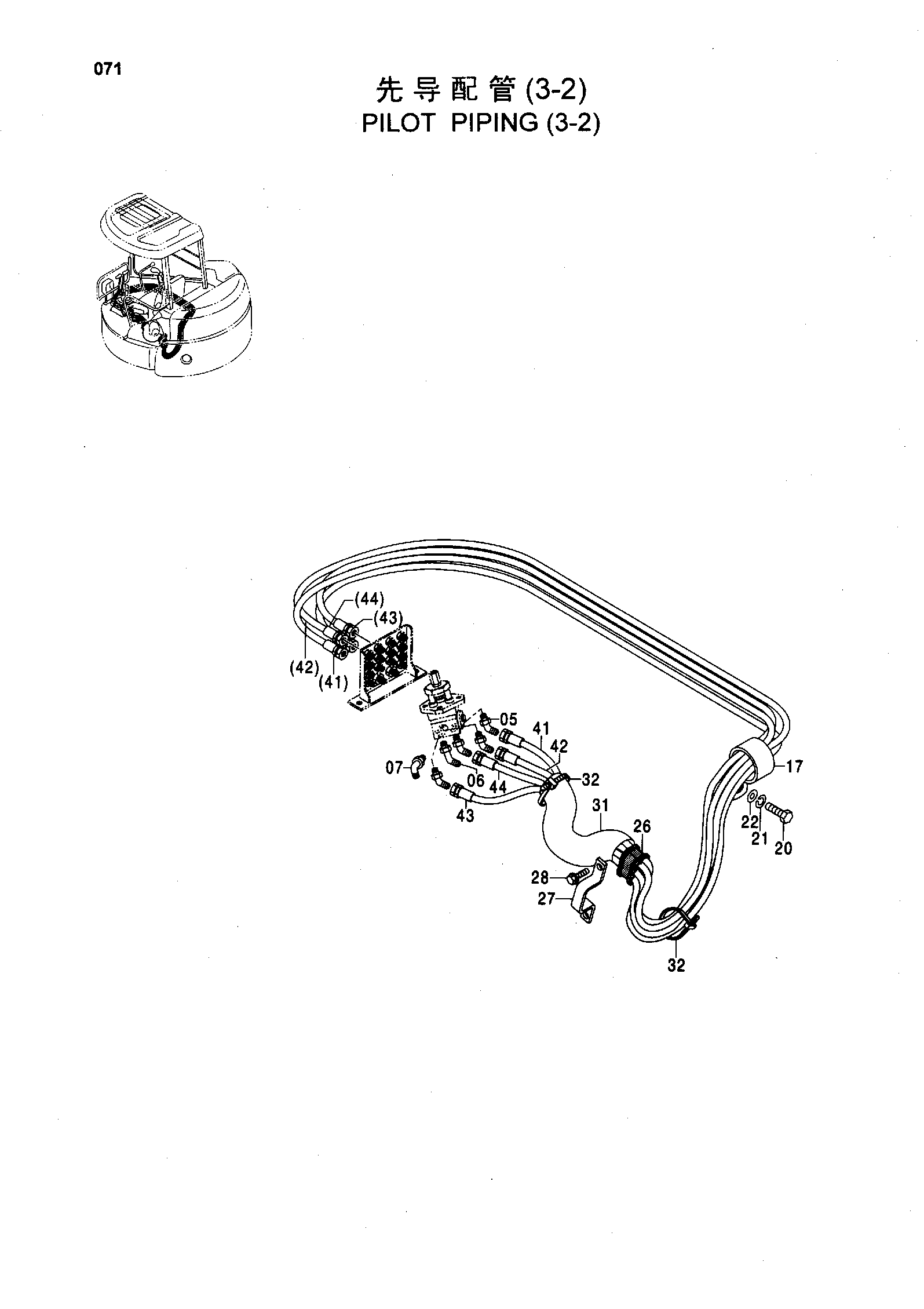

Заводская схема «PILOT PIPING ( 3-2 )» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190264 | Зажим | 1 |
| 20 | J901020 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 26 | 4458033 | Резиновая втулка | 1 |
| 27 | 4458038 | Хомут | 1 |
| 28 | J020820 | Болт с шайбой | 2 |
| 31 | 4477554 | Защитный кожух | 1 |
| 32 | 4055312 | Ленточный зажим | 2 |
| 41 | 4477756 | Шланг ( L1 ) | 1 |
| 42 | 4477757 | Шланг ( L2 ) | 1 |
| 43 | 4477758 | Шланг ( L3 ) | 1 |
| 44 | 4477759 | Шланг ( L4 ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
