Основные гидролинии (1) — HITACHI ZX55UR-HHE

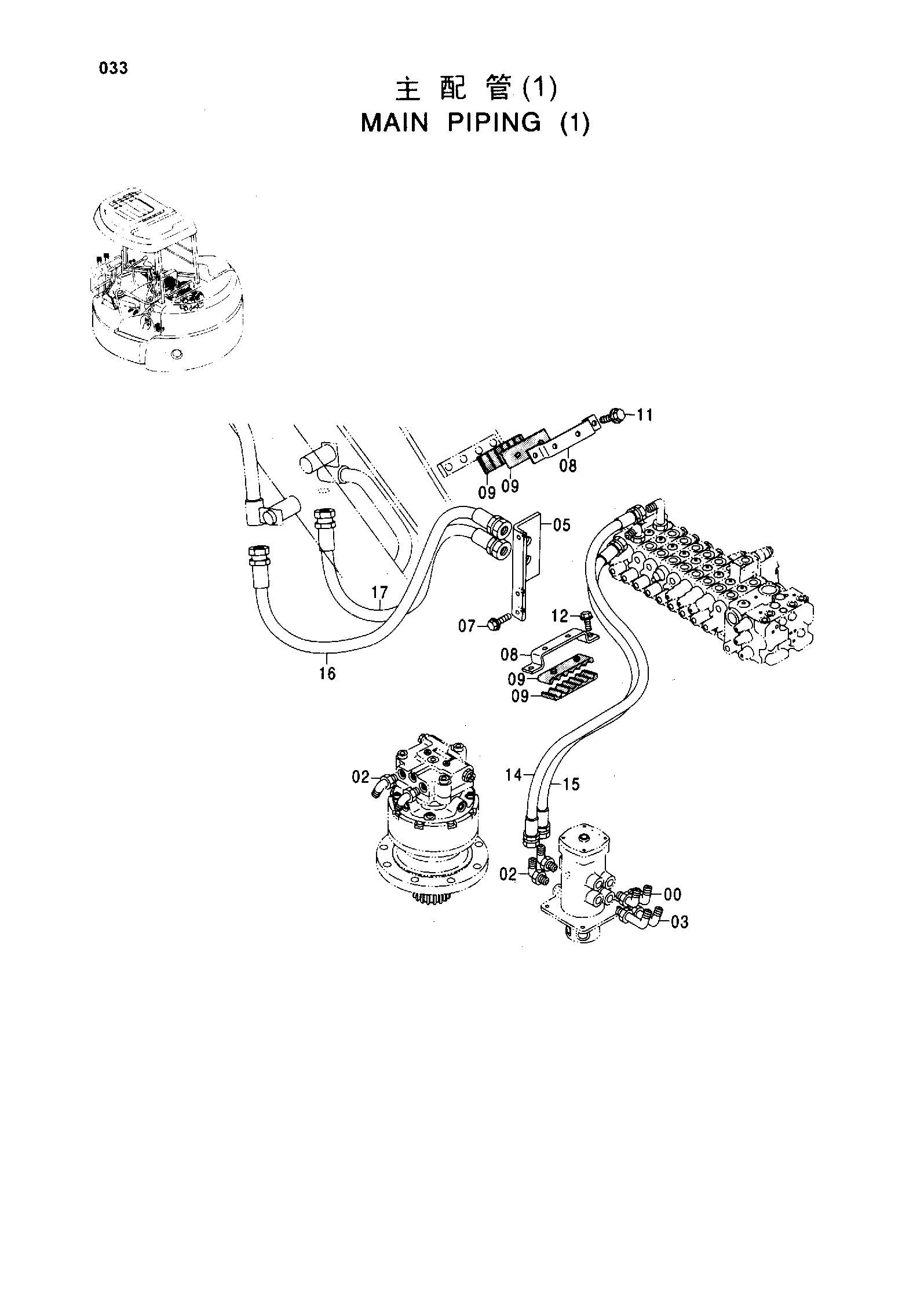

Заводская схема «Основные гидролинии (1)» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4434983 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4434982 | Угловой штуцер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4471314 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9758211 | Пластина | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 08 | 4469568 | Хомут | 2 |
| 09 | 4469567 | Резиновая прокладка | 4 |
| 11 | J021020 | Болт с шайбой | 2 |
| 12 | J021045 | Болт с шайбой | 2 |
| 14 | 4477707 | Шланг (A9) | 1 |
| 15 | 4477708 | Шланг (B9) | 1 |
| 16 | 4477709 | Шланг | 1 |
| 17 | 4477710 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
