Трубопроводы масляного радиатора (2) — HITACHI ZX55UR-HHE

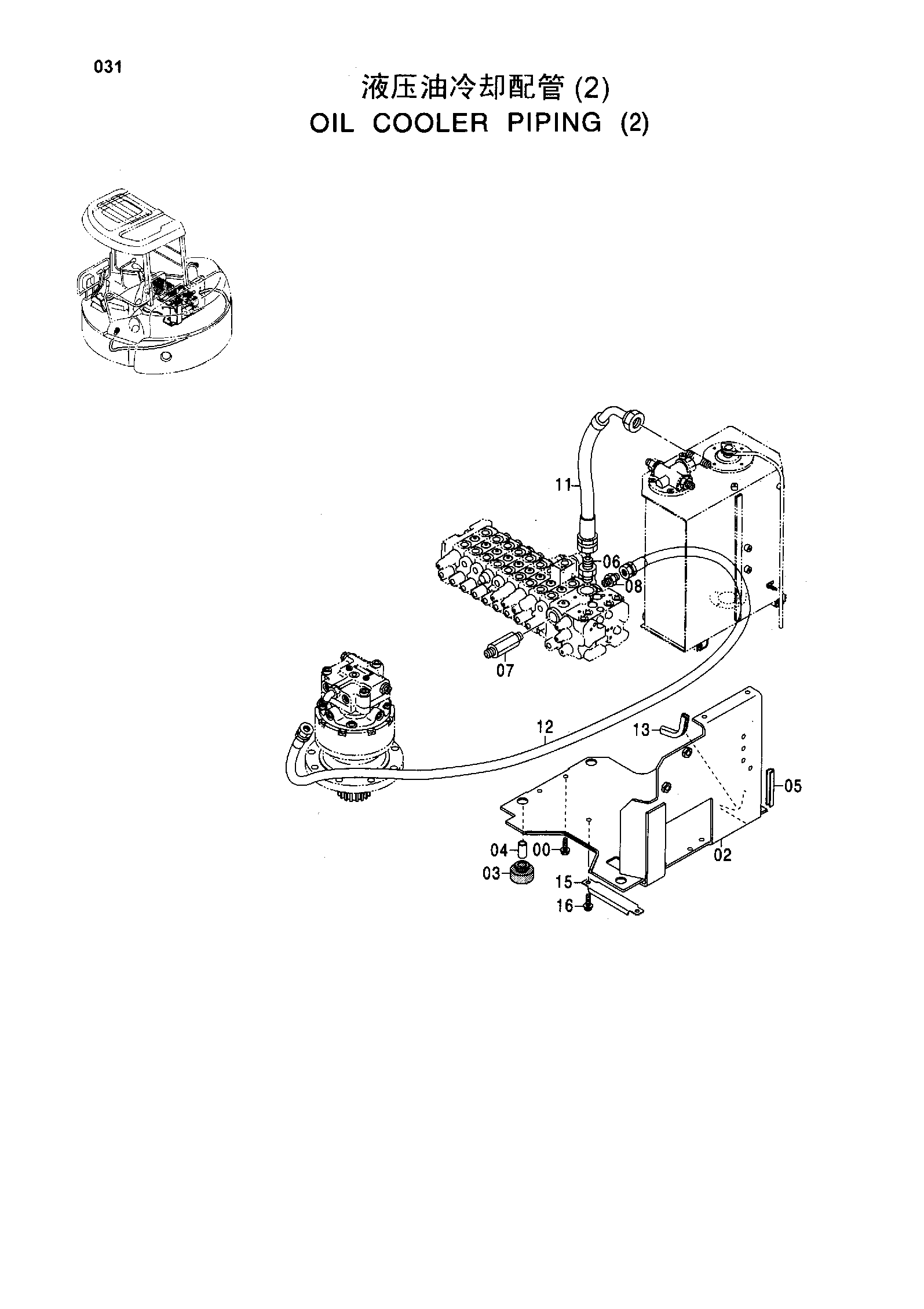

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX55UR-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J011020 | Болт с шайбой | 4 |
| 02 | 7042018 | Пластина | 1 |
| 03 | 4469474 | Резиновая втулка | 4 |
| 04 | 4469475 | Втулка | 4 |
| 05 | 4392474 | Амортизатор | 1 |
| 06 | 4042034 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4453892 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4042031 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4477705 | Шланг (T1) | 1 |
| 12 | 4477706 | Шланг (M) | 1 |
| 13 | 4346355 | Амортизатор | 1 |
| 15 | 4482433 | Хомут | 1 |
| 16 | J020820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
