Пилотные гидролинии (2)(ход)(гидравлический рычаг) — HITACHI ZX55UR-3D

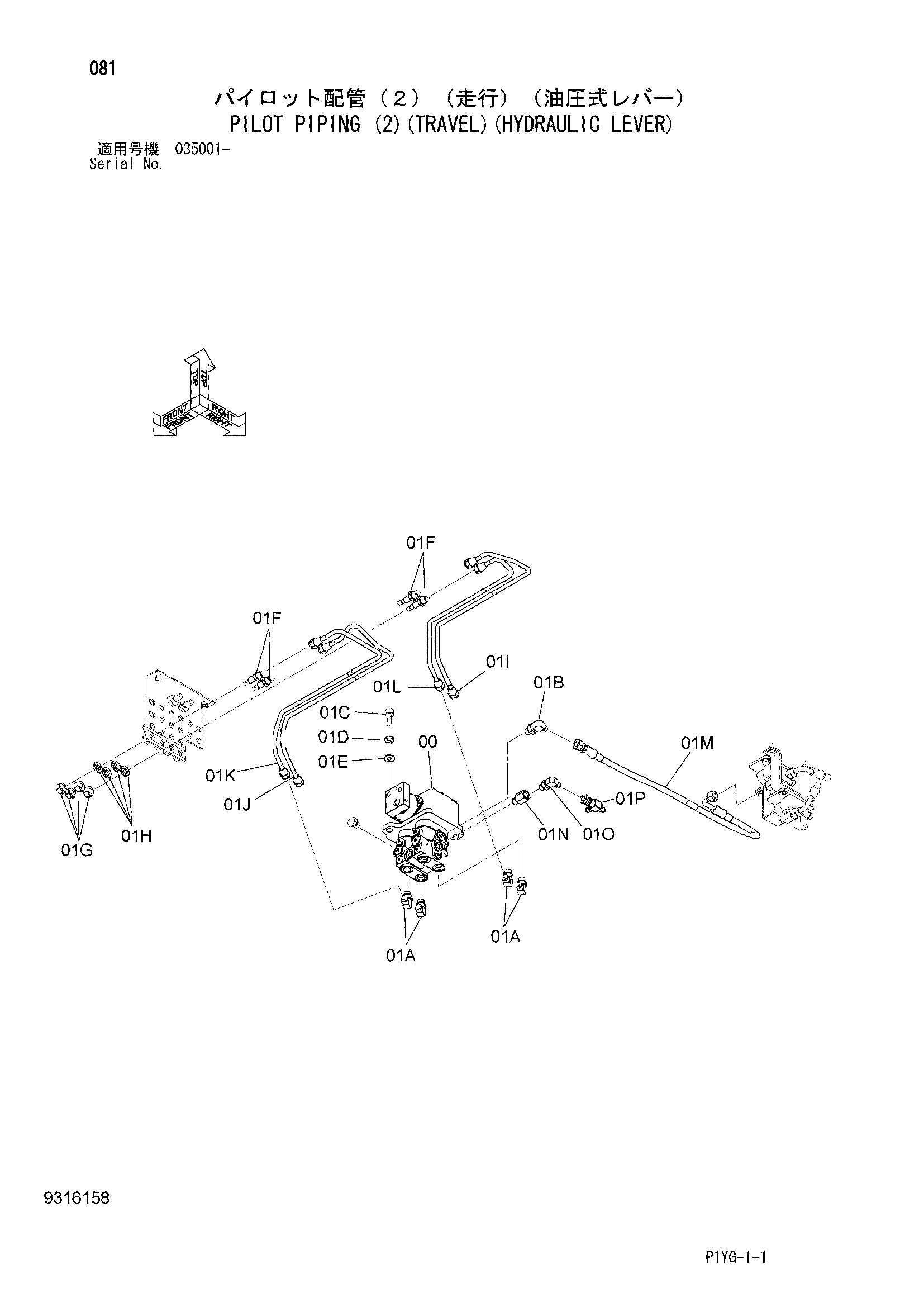

Заводская схема «Пилотные гидролинии (2)(ход)(гидравлический рычаг)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609765 | Пилотный клапан | 1 |
| 01 | 9316159 | Рычаг хода | 1 |
| 01A | 4293950 | Угловой штуцер | 4 |
| 01AB | 957366 | Уплотнительное кольцо | 1 |
| 01B | A852322 | Угловой штуцер | 1 |
| 01BA | 957366 | Уплотнительное кольцо | 1 |
| 01C | J781030 | Болт с внутренним шестигранником | 2 |
| 01D | A590910 | Пружинная шайба | 2 |
| 01E | A590110 | Плоская шайба | 2 |
| 01F | 4640629 | Адаптер | 4 |
| 01G | J950012 | Гайка | 4 |
| 01H | A590912 | Пружинная шайба | 4 |
| 01I | 3101223 | Трубка | 1 |
| 01J | 3101224 | Трубка | 1 |
| 01K | 3101225 | Трубка | 1 |
| 01L | 3101226 | Трубка | 1 |
| 01M | 4670075 | Пластиковый шланг (VT) | 1 |
| 01N | 4653765 | Фильтр | 1 |
| 01O | A852322 | Угловой штуцер | 1 |
| 01OA | 957366 | Уплотнительное кольцо | 1 |
| 01P | 4667624 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
