Пилотные гидролинии (3 порты) — HITACHI ZX55UR-3D

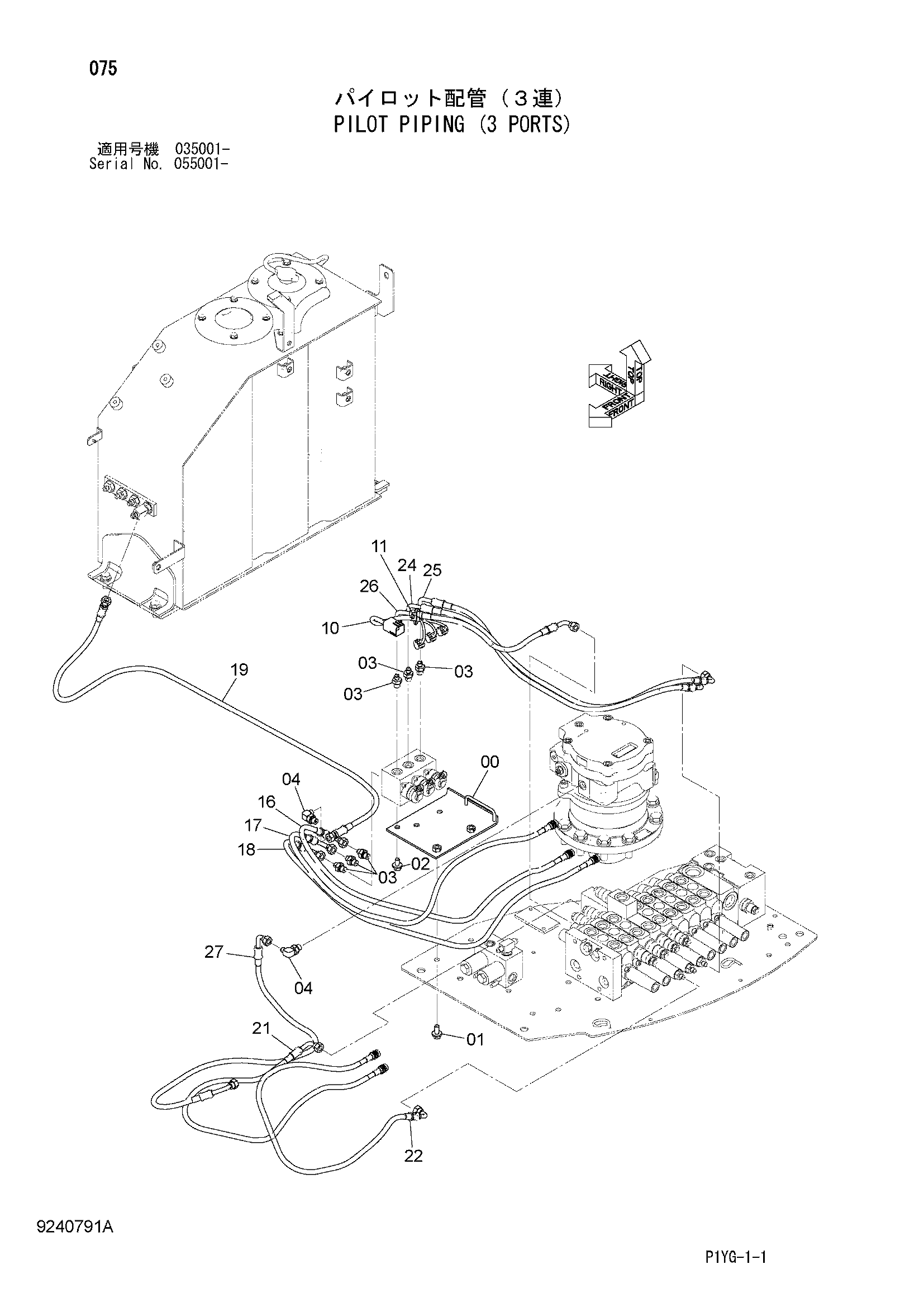

Заводская схема «Пилотные гидролинии (3 порты)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763005 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A852122 | Адаптер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 3106128 | Жгут проводов | 1 |
| 11 | 4055311 | Ленточный зажим | 1 |
| 16 | 4643844 | Шланг (3SA, 41) | 1 |
| 17 | 4643845 | Шланг (3SB, 21) | 1 |
| 18 | 4643846 | Шланг (3SC, 34) | 1 |
| 19 | 4643847 | Шланг (ST) | 1 |
| 21 | 4643837 | Шланг (6A, 43) | 1 |
| 22 | 4643838 | Шланг (7B, 32) | 1 |
| 24 | 4670069 | Пластиковый шланг (5B3, 2) | 1 |
| 25 | 4670070 | Пластиковый шланг (6B3, 1) | 1 |
| 26 | 4670071 | Пластиковый шланг | 1 |
| 27 | 4670073 | Пластиковый шланг (PB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
