PA отвал рычаг (1)(PA отвал) — HITACHI ZX55UR-3D

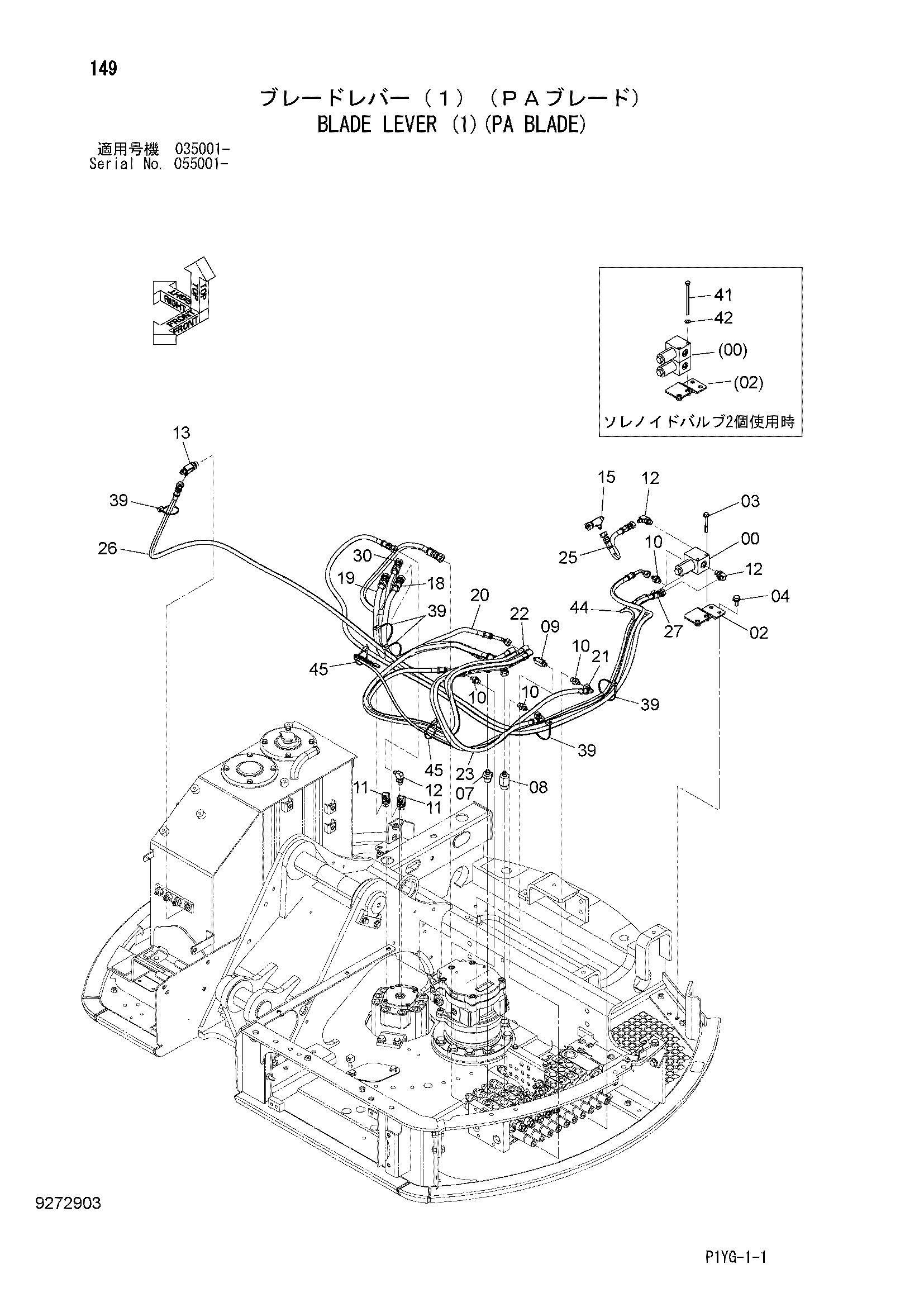

Заводская схема «PA отвал рычаг (1)(PA отвал)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 02 | 9767243 | Кронштейн | 1 |
| 03 | J260865 | Болт с шайбой | 2 |
| 03A | J900865 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4276967 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4270517 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4246385 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4425484 | Соединительный штуцер | 1 |
| 18 | 4664848 | Шланг (A10) | 1 |
| 19 | 4664849 | Шланг (B10) | 1 |
| 20 | 4628426 | Шланг (3A) | 1 |
| 21 | 4628427 | Шланг (3B) | 1 |
| 22 | 4643429 | Шланг (10A) | 1 |
| 23 | 4643430 | Шланг (10B) | 1 |
| 25 | 4664846 | Шланг (1SP) | 1 |
| 26 | 4664845 | Шланг (1ST) | 1 |
| 27 | 4664847 | Шланг (1SA) | 1 |
| 30 | 4664889 | Шланг (D4) | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 41 | J900804 | Болт | 2 |
| 42 | A590108 | Плоская шайба | 2 |
| 44 | 4664982 | Жгут проводов | 1 |
| 45 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
