Гидроцилиндр рукояти (моноблочный стрела) — HITACHI ZX55UR-3D

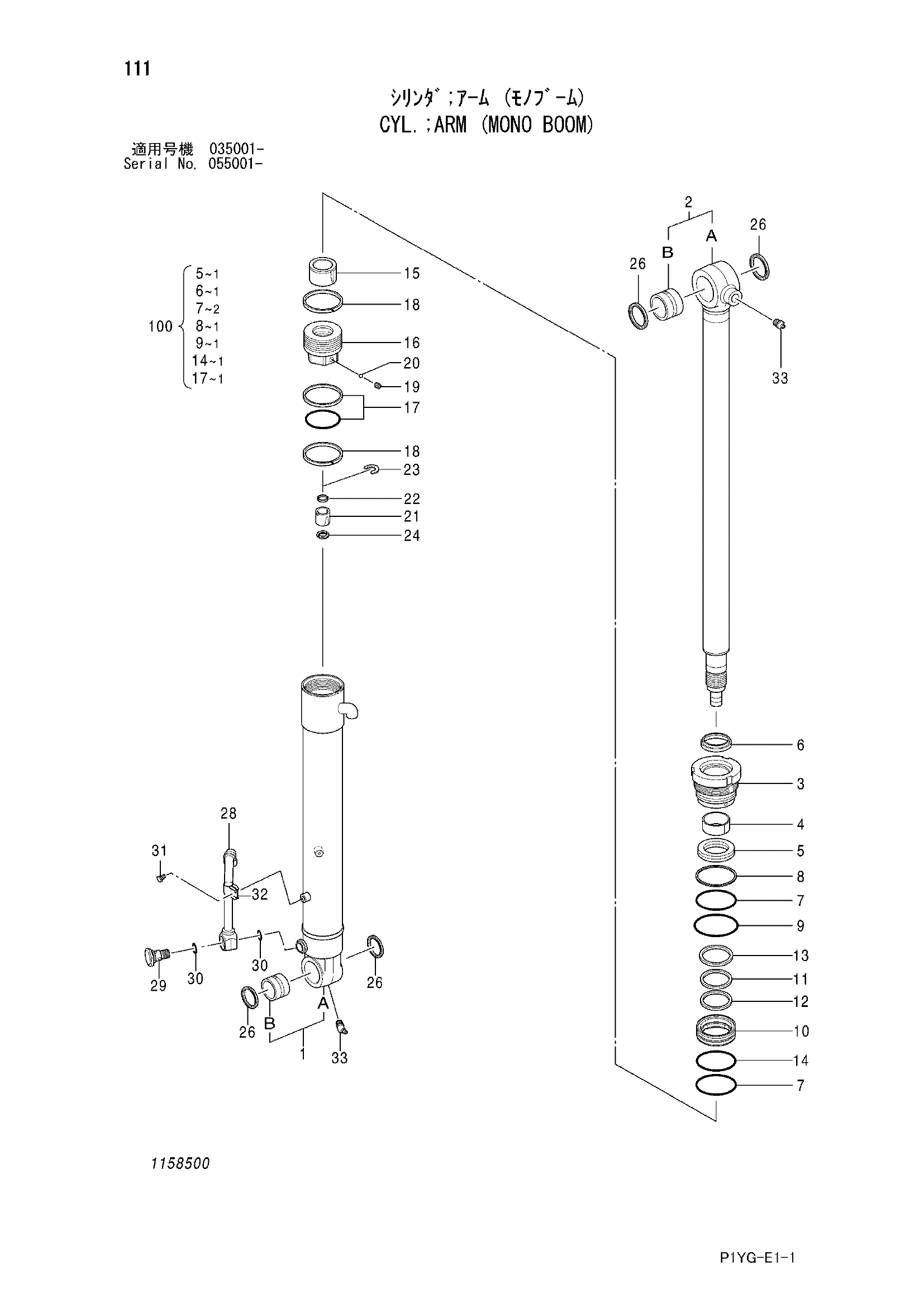

Заводская схема «Гидроцилиндр рукояти (моноблочный стрела)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4659526 | Гидроцилиндр рукояти | 1 | |
| 1 | 1158501 | Гидроцилиндр. трубка | 1 |
| 1B | 4334427 | Втулка | 1 |
| 2 | 1158502 | Шток поршня | 1 |
| 2B | 4365460 | Втулка | 1 |
| 3 | 0994303 | Головка гидроцилиндра | 1 |
| 4 | 0894204 | Втулка | 1 |
| 5 | 4070039 | У-ринг | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 2 |
| 8 | 0827009 | Опорное кольцо | 1 |
| 9 | A810085 | Уплотнительное кольцо | 1 |
| 10 | 0994304 | Держатель | 1 |
| 11 | 0894206 | Уплотнение амортизатор | 1 |
| 12 | 0894207 | Проставка | 1 |
| 13 | 0894208 | Втулка | 1 |
| 14 | 0653302 | Опорное кольцо | 1 |
| 15 | 0894209 | Амортизирующий подшипник | 1 |
| 16 | 0827010 | Поршень | 1 |
| 17 | 0453510 | Уплотнительное кольцо | 1 |
| 18 | 0827011 | Направляющее кольцо | 2 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 21 | 0444708 | Амортизирующий подшипник | 1 |
| 22 | 0714904 | Уплотнение амортизатор | 1 |
| 23 | 0444710 | Стопорное кольцо | 1 |
| 24 | 0396211 | Ограничитель | 2 |
| 26 | 4679230 | Пылезащитное уплотнение | 4 |
| 28 | 1158503 | Трубка | 1 |
| 29 | 4480022 | Пробка | 1 |
| 30 | 4509182 | Уплотнительное кольцо | 2 |
| 31 | 0826816 | Болт | 1 |
| 32 | 4694711 | Держатель | 1 |
| 33 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4652379 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
