Гидролинии рабочего оборудования — HITACHI ZX55UR-3D

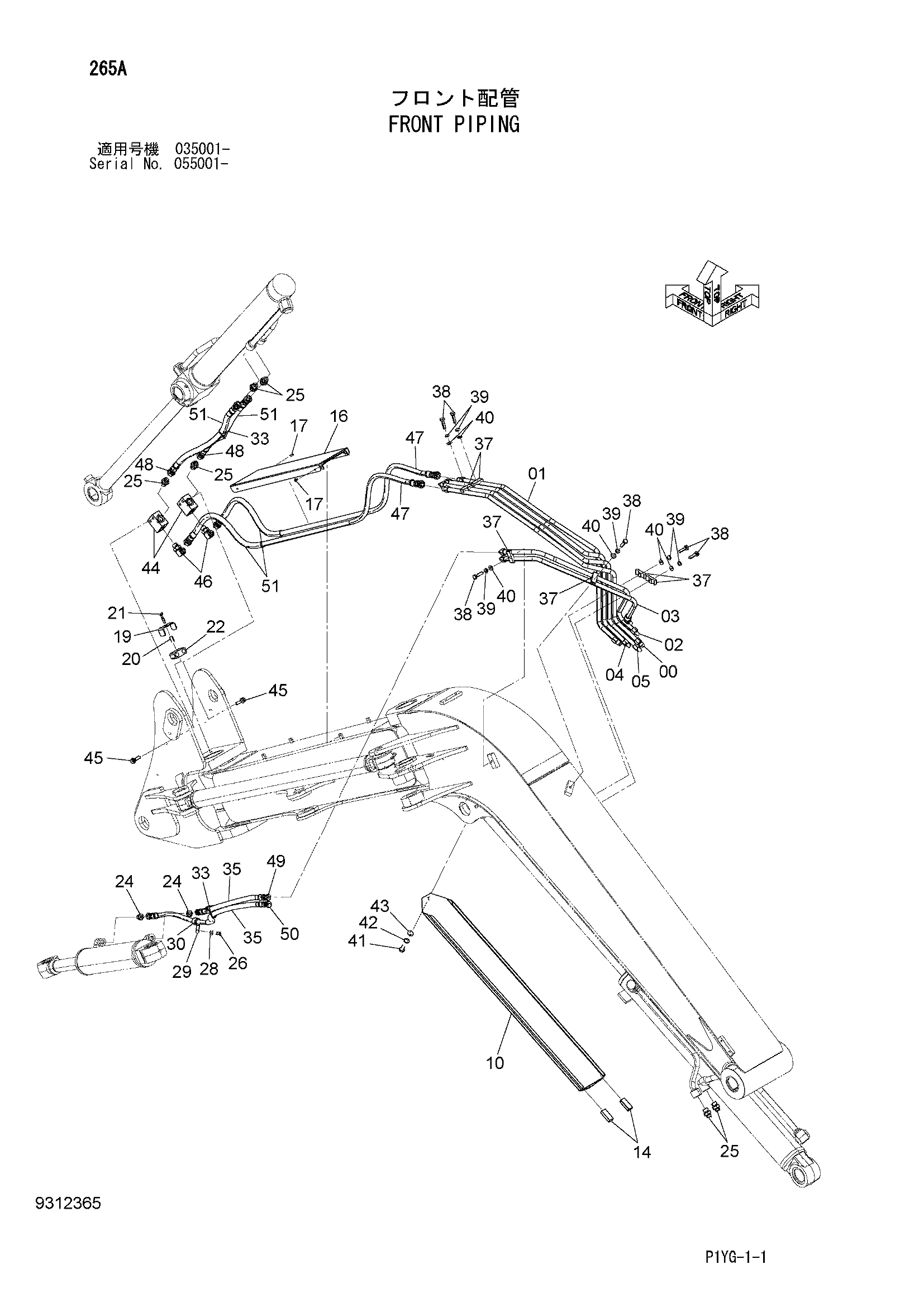

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098978 | Трубка | 1 |
| 01 | 8098979 | Трубка | 1 |
| 02 | 8098980 | Трубка | 1 |
| 03 | 8098981 | Трубка | 1 |
| 04 | 8098982 | Трубка | 1 |
| 05 | 8098983 | Трубка | 1 |
| 10 | 8090321 | Крышка | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 16 | 8122722 | Крышка | 1 |
| 17 | J260612 | Болт с шайбой | 4 |
| 17A | J900612 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | J260840 | Болт с шайбой | 1 |
| 21A | J900840 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 4402284 | Резиновая втулка | 1 |
| 24 | A852133 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852144 | Адаптер | 6 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | J260814 | Болт с шайбой | 1 |
| 26A | J900814 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 29 | 4190277 | Зажим | 1 |
| 30 | 4374994 | Резиновая втулка | 1 |
| 33 | 4323613 | Ленточный зажим | 2 |
| 35 | 4327293 | Защитный кожух | 2 |
| 37 | 4633950 | Хомут трубки | 6 |
| 38 | J901040 | Болт | 6 |
| 39 | A590910 | Пружинная шайба | 6 |
| 40 | A590110 | Плоская шайба | 6 |
| 41 | J901225 | Болт | 1 |
| 42 | A590912 | Пружинная шайба | 1 |
| 43 | A590112 | Плоская шайба | 1 |
| 44 | 3088830 | Блок | 2 |
| 45 | J271040 | Болт с шайбой | 4 |
| 45A | J901040 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | A852344 | Угловой штуцер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4645195 | Шланг | 2 |
| 48 | 4645196 | Шланг | 2 |
| 49 | 4645197 | Шланг | 1 |
| 50 | 4645198 | Шланг | 1 |
| 51 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
