Коллисион предотвращение система — HITACHI ZX55UR-3D

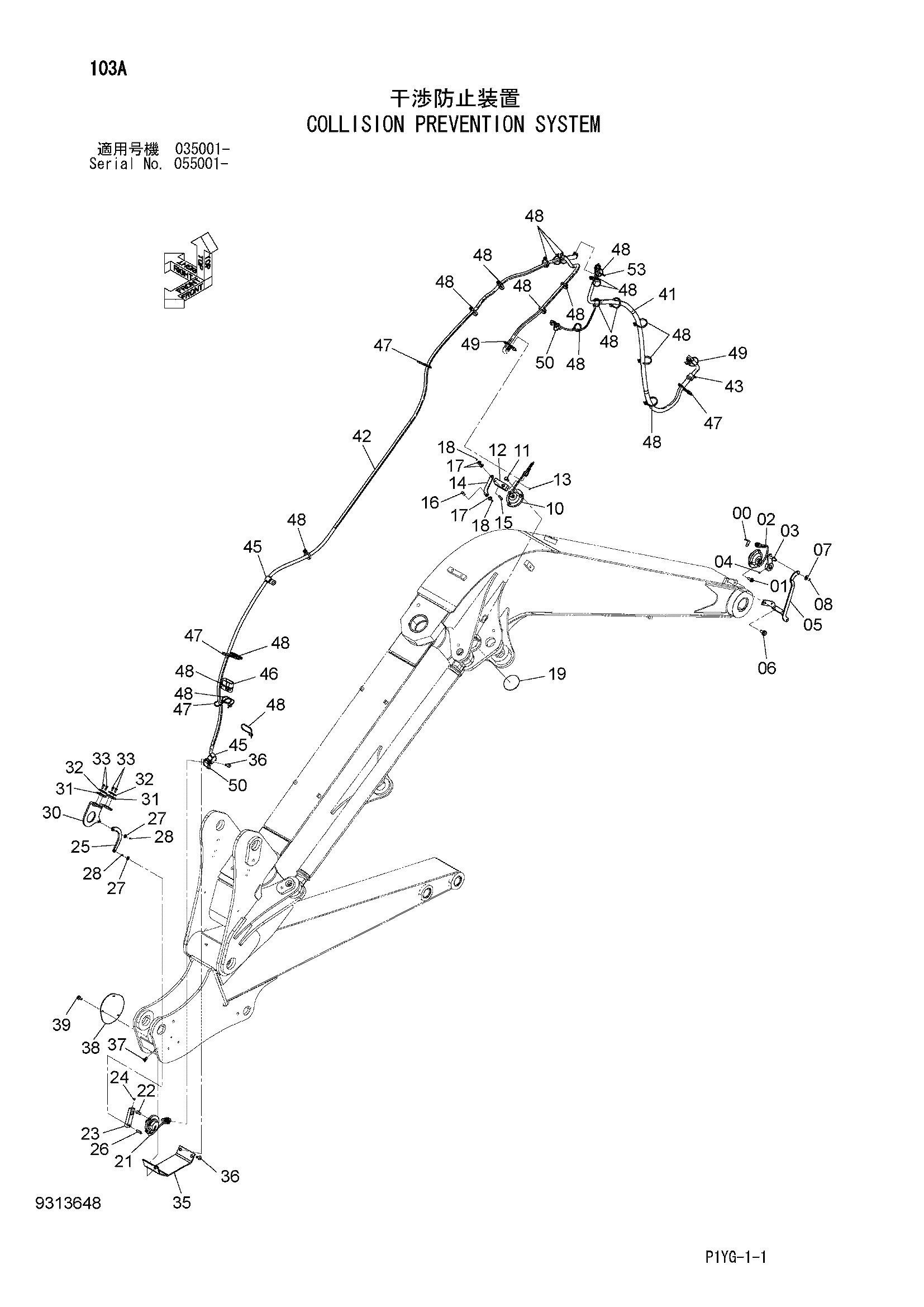

Заводская схема «Коллисион предотвращение система» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4336875 | Кронштейн | 1 |
| 03 | 9765470 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 8110998 | Тяга | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 08 | 4696130 | Шплинт | 1 |
| 10 | 4483139 | Датчик угла | 1 |
| 11 | J260820 | Болт с шайбой | 3 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4438403 | Рычаг | 1 |
| 13 | M040612 | Установочный винт | 1 |
| 14 | 4702165 | Тяга | 1 |
| 15 | 4702168 | Палец | 1 |
| 16 | 4702167 | Палец | 1 |
| 17 | A590108 | Плоская шайба | 3 |
| 18 | 4603981 | Шплинт | 2 |
| 19 | 4423556 | Уплотнение | 1 |
| 21 | 4483139 | Датчик угла | 1 |
| 22 | J780820 | Болт с внутренним шестигранником | 3 |
| 23 | 4629544 | Рычаг | 1 |
| 24 | M040612 | Установочный винт | 1 |
| 25 | 4702164 | Тяга | 1 |
| 26 | 4702168 | Палец | 1 |
| 27 | A590108 | Плоская шайба | 2 |
| 28 | 4603981 | Шплинт | 2 |
| 30 | 8118285 | Кронштейн | 1 |
| 31 | 4447268 | Пластина | 2 |
| 32 | 4447269 | Пластина | 2 |
| 33 | J260616 | Болт с шайбой | 4 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 35 | 9769115 | Крышка | 1 |
| 36 | J260825 | Болт с шайбой | 2 |
| 36A | J900825 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | J260820 | Болт с шайбой | 1 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4642605 | Крышка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J260820 | Болт с шайбой | 3 |
| 39A | J900820 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 3118620 | Жгут проводов | 1 |
| 42 | 3118619 | Жгут проводов | 1 |
| 43 | 4646471 | Втулка | 1 |
| 45 | 4190253 | Зажим | 2 |
| 46 | 4447140 | Резиновая прокладка | 1 |
| 47 | 4371049 | Ленточный зажим | 4 |
| 48 | 4323613 | Ленточный зажим | 21 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 50 | 4055311 | Ленточный зажим | 2 |
| 53 | 4610592 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
