Основные гидролинии (PA отвал) — HITACHI ZX55UR-3D

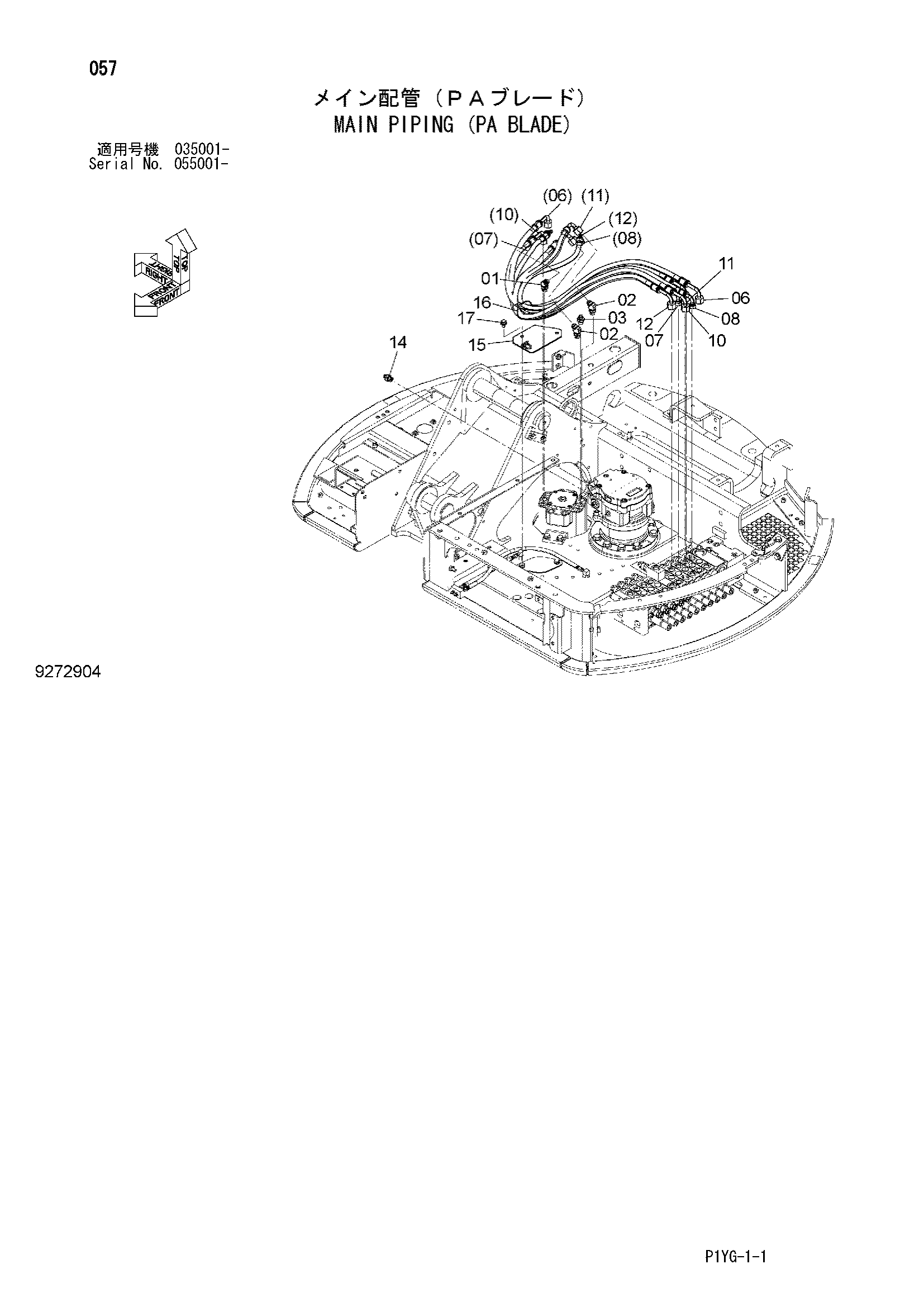

Заводская схема «Основные гидролинии (PA отвал)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852234 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4664851 | Шланг (B2) | 1 |
| 07 | 4664888 | Шланг (A3) | 1 |
| 08 | 4664852 | Шланг (B3) | 1 |
| 10 | 4664850 | Шланг (B4) | 1 |
| 11 | 4669259 | Шланг (A2) | 1 |
| 12 | 4669260 | Шланг (A4) | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9769160 | Кронштейн | 1 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
