Дополнительный трубопроводы (рукоять 2.10m)(смещаемый стрела) — HITACHI ZX55UR-3D

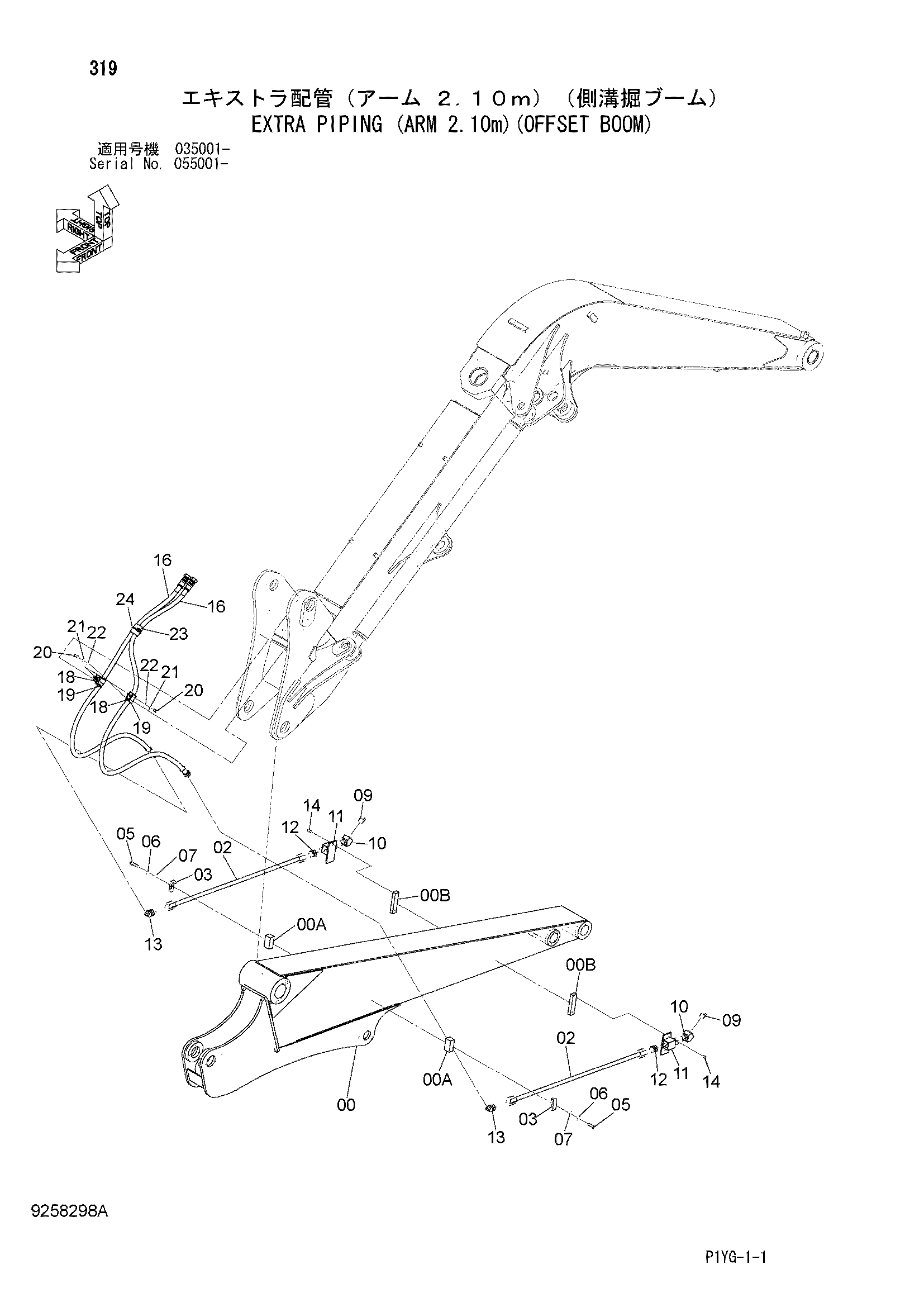

Заводская схема «Дополнительный трубопроводы (рукоять 2.10m)(смещаемый стрела)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4643477 | Седло винта | 2 |
| 00B | 4643478 | Седло винта | 2 |
| 02 | 9765446 | Трубка | 2 |
| 03 | 4190124 | Хомут трубки | 2 |
| 05 | J901040 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 09 | 4294858 | Пробка | 2 |
| 10 | 4293263 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4631880 | Запорный клапан | 2 |
| 12 | 4276850 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 2 |
| 13 | A852244 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4644609 | Шланг | 2 |
| 18 | 4644599 | Хомут | 2 |
| 19 | 4390721 | Резиновая втулка | 2 |
| 20 | J900820 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | A590108 | Плоская шайба | 2 |
| 23 | 4447140 | Резиновая прокладка | 1 |
| 24 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
