Аттакхимент педаль (2)(правый боковой вертикал тип)(гидравлический рычаг) — HITACHI ZX55UR-3D

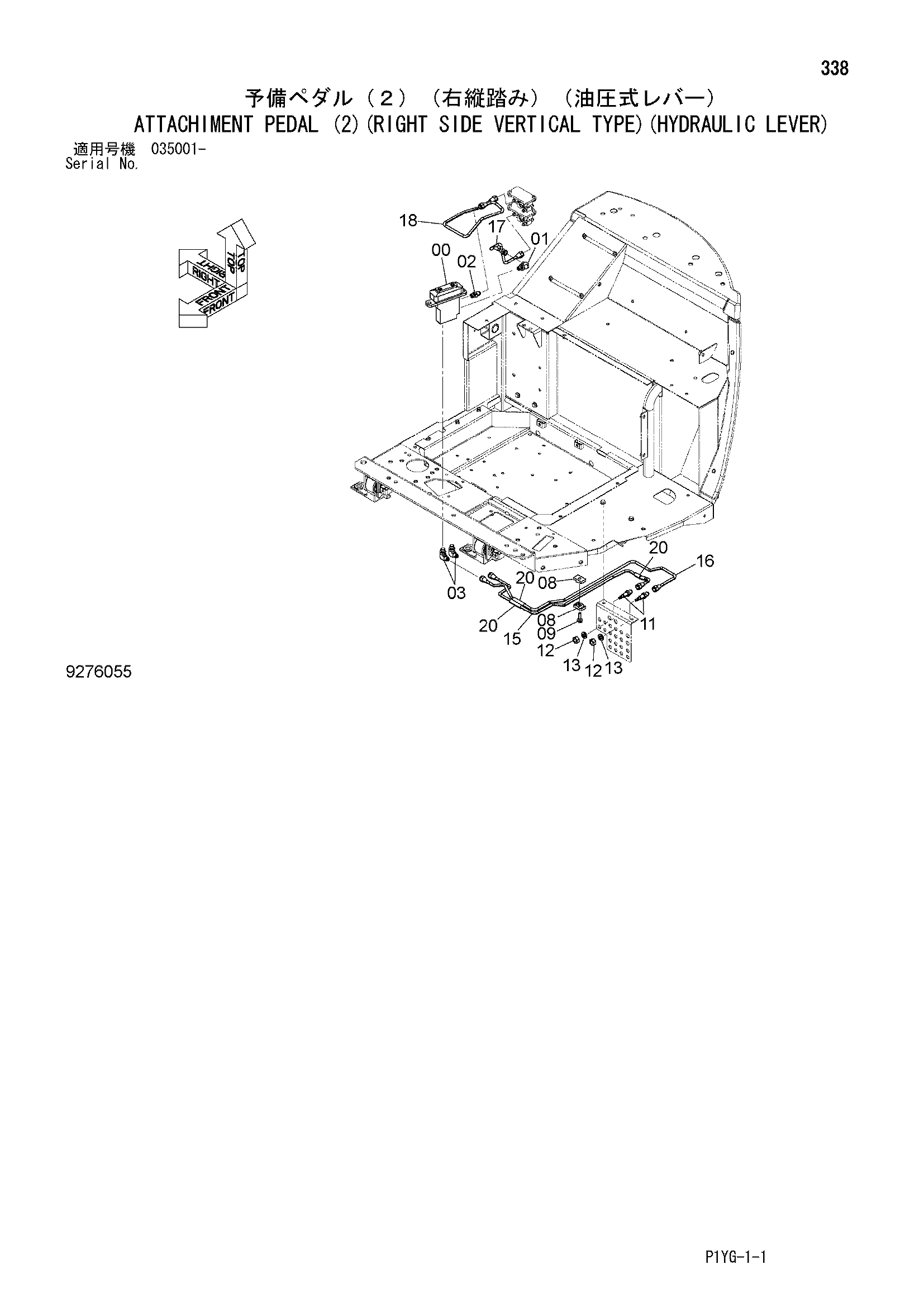

Заводская схема «Аттакхимент педаль (2)(правый боковой вертикал тип)(гидравлический рычаг)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | 4652864 | Фильтр | 1 |
| 02 | 4255304 | Штуцер трубки | 1 |
| 03 | 4293950 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9735306 | Хомут | 2 |
| 09 | J260830 | Болт с шайбой | 1 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4640629 | Адаптер | 2 |
| 12 | J950012 | Гайка | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 15 | 3104967 | Трубка | 1 |
| 16 | 3104966 | Трубка | 1 |
| 17 | 4637943 | Трубка | 1 |
| 18 | 4637944 | Трубка | 1 |
| 20 | 4634139 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
