Пилотные гидролинии (2)(электрический рычаг) — HITACHI ZX55UR-3D

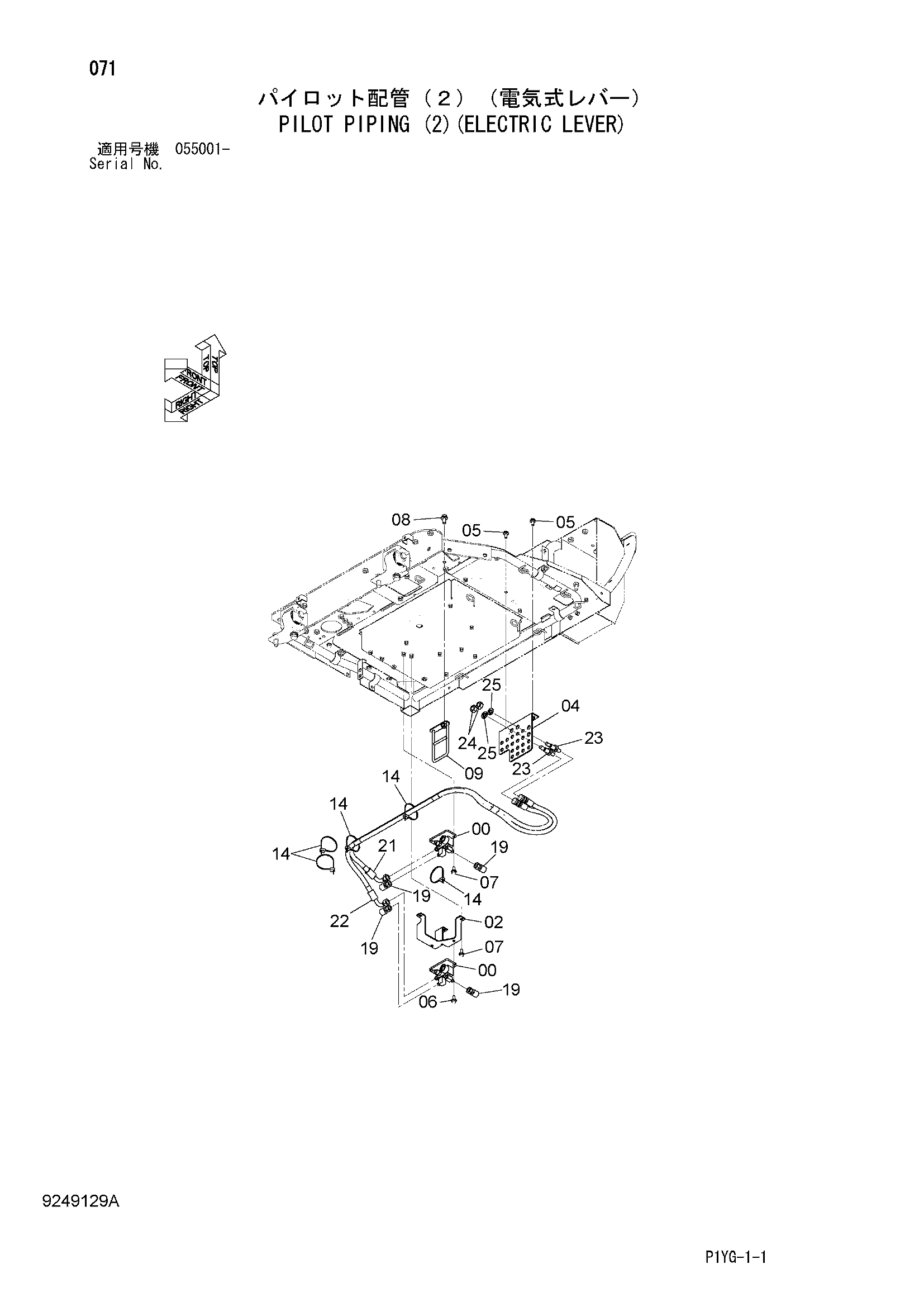

Заводская схема «Пилотные гидролинии (2)(электрический рычаг)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609457 | Коллектор | 2 |
| 02 | 8095605 | Кронштейн | 1 |
| 04 | 8097815 | Кронштейн | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260814 | Болт с шайбой | 5 |
| 07A | J900814 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8100162 | Направляющая шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 19 | 4177307 | Унион | 4 |
| 21 | 4677171 | Шланг (T) | 1 |
| 22 | 4677172 | Шланг (P) | 1 |
| 23 | 4656269 | Адаптер | 2 |
| 24 | 4202531 | Гайка | 2 |
| 25 | A590114 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
