Гидроцилиндр. баккет (с крышка) — HITACHI ZX55UR-3D

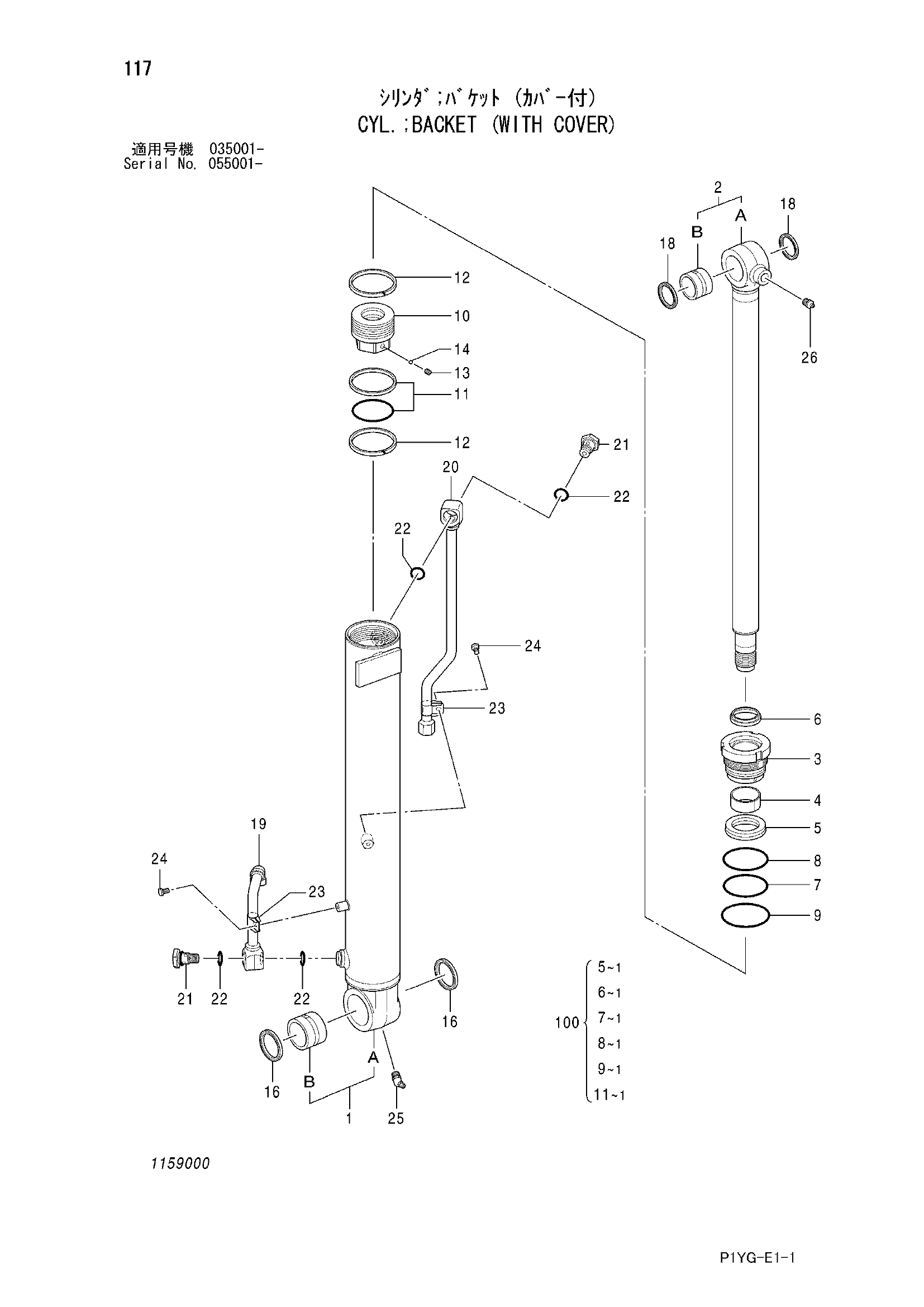

Заводская схема «Гидроцилиндр. баккет (с крышка)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4652978 | Гидроцилиндр. баккет | 1 | |
| 1 | 1159001 | Гидроцилиндр. трубка | 1 |
| 1B | 4332744 | Втулка | 1 |
| 2 | 1159002 | Шток поршня | 1 |
| 2B | 4353818 | Втулка | 1 |
| 3 | 0894403 | Головка гидроцилиндра | 1 |
| 4 | 0854104 | Втулка | 1 |
| 5 | 4135545 | U-образная манжета | 1 |
| 6 | 0487103 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 1 |
| 8 | 0894404 | Опорное кольцо | 1 |
| 9 | A811080 | Уплотнительное кольцо | 1 |
| 10 | 0894410 | Поршень | 1 |
| 11 | 0380915 | Уплотнительное кольцо | 1 |
| 12 | 0894504 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 16 | 0951003 | Пылезащитное уплотнение | 2 |
| 18 | 0950803 | Пылезащитное уплотнение | 2 |
| 19 | 0994403 | Трубка | 1 |
| 20 | 0994404 | Трубка | 1 |
| 21 | 0854209 | Пробка | 2 |
| 22 | 4028265 | Уплотнительное кольцо | 4 |
| 23 | 0854210 | Держатель | 2 |
| 24 | 0826816 | Болт | 2 |
| 25 | 0271312 | Пресс-маслёнка | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4652380 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
